Logiciel de simulation S5+S7

de visualisationde programmationde test

Présentation
Logiciel de programmation pour les automates Siemens SIMATIC S5 et S7. Environnement intégré pour créer, modifier, tester et documenter des projets STEP5 et STEP7, avec accès en ligne, simulation et outils de diagnostic.

Nouveautés de la Version 7 :

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Connexion en ligne à un SIMATIC S5 via SINEC L2
• Connexion en ligne à un SIMATIC S5 via H1
• Appel des packages STEP5 COM sur Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)

Composition du produit
L’application combinée S5+S7 regroupe l’ensemble des fonctions de S5 for Windows® et S7 for Windows® dans un seul package, permettant de travailler de façon unifiée sur des installations mixtes S5 et S7.

Programmation S5

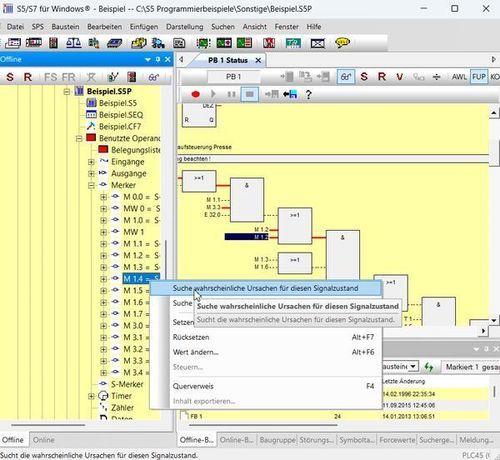

S5 for Windows® fournit les outils pour créer et maintenir des programmes STEP5 pour les automates SIMATIC S5. Langages pris en charge : STL, FBD et LAD. Édition directe des projets S5 existants sans import/export, compatibilité avec l’unité de programmation Siemens d’origine, S5 Doctor intégré pour le dépannage automatisé et éditeur de table symbolique avec recherche/remplacement et vérification de syntaxe.

Statusrecorder et Oscilloscope
Le Statusrecorder enregistre les trames d’état des blocs horodatées pour une analyse image par image et permet de basculer entre les vues STL, CSF et LAD. L’oscilloscope intégré visualise les signaux dynamiques ; des sondes virtuelles et l’enregistrement de signaux facilitent l’analyse temporelle et l’archivage des données.

G5 (programmation de séquences d'étapes)
G5 prend en charge la programmation graphique de séquences d’étapes au sein des projets STEP5. Fonctionnalités : séquences linéaires et avec embranchements, branches parallèles (jusqu’à huit), sauts, temporisation/veille (watchdog), affichage des étapes personnalisable et bibliothèque symbolique avec indicateurs d’état.

Programmation S7
S7 for Windows® cible les automates SIMATIC S7-300 et S7-400 avec l’ensemble des instructions STEP7 implémentées en STL, SFC et LAD. Fonctionnalités : fonctions en ligne, simulation S7, comparaison de blocs (BlockDiff), traçabilité sur les modules E/S, protection par mot de passe et diagnostics automatisés S7 Doctor.

Configuration matérielle et communication
La configuration matérielle permet de paramétrer les modules, d’allouer les adresses et de configurer PROFIBUS. Le catalogue matériel contient les composants PROFIBUS Siemens d’origine et des composants compatibles (prise en charge GSD). Les configurations STEP7 existantes peuvent être ouvertes, modifiées hors ligne ou lues depuis l’automate. Connexions en ligne via SINEC L2, H1 ou adaptateur USB prises en charge.

Fonctionnalités techniques supplémentaires
Intégration des packages COM, multiples représentations d’état (STL, CSF, LAD), vues symboliques, enregistrement diagnostique et archivage des données sont pris en charge.

Téléchargements
Version démo, version complète et mise à jour (Version 7.5.1) disponibles.

Caractéristiques techniques

• Référence produit : 10022
• Modèle : S5+S7 for Windows®
• Marque : IBHsoftec GmbH
• Prix (HT) : 1,190.00 EUR
• État : Neuf
• Familles d'automates prises en charge : SIMATIC S5 (STEP5), S7-300 et S7-400 (STEP7)
• Caractéristiques clés : Statusrecorder, LogView, Intelligent Input Assistance, Oscilloscope, S7-Simulation, BlockDiff, fonctions S5/S7 Doctor, programmation G5 Step Sequence
• Systèmes d'exploitation pris en charge : Windows XP/Vista/7/8/10/11 (voir notes de compatibilité 32/64 bits)
• Communication : En ligne via SINEC L2, H1 et adaptateur USB ; prise en charge des packages COM
• Matériel : Configuration PROFIBUS, catalogue matériel (prise en charge GSD), diagnostics des modules
• Options de téléchargement : Démo / Complet / Mise à jour (Version 7.5.1)
