Résumé produit
Mise à jour de S5 for Windows® des versions V1...V5 vers la Version 7. La mise à jour depuis V6 vers V7 est téléchargeable gratuitement.

Nouveautés de la version 7 :

• Statusrecorder
• LogView
• Assistance d'entrée intelligente (Intelligent Input Assistance)
• Accès en ligne à un SIMATIC S5 via SINEC L2
• Accès en ligne à un SIMATIC S5 via H1
• Appel des packages COM STEP5 sur :
  • Windows XP (32/64 Bit)
  • Windows Vista (32/64 Bit)
  • Windows 7 (32/64 Bit)
  • Windows 8 (32/64 Bit)
  • Windows 10 (32/64 Bit)
  • Windows 11 (64 Bit)

Description détaillée

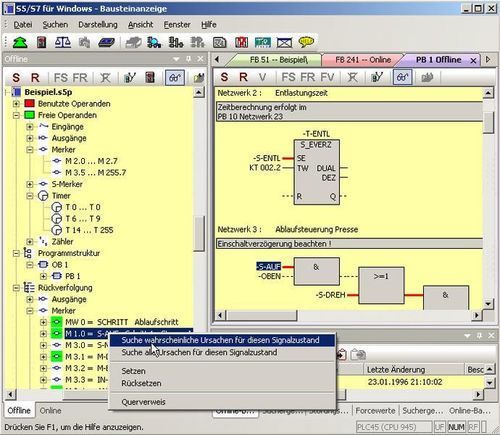

S5 for Windows® fournit les outils pour créer, modifier, tester et documenter des programmes STEP5 pour automates Siemens SIMATIC S5. Il prend en charge les représentations Statement List (STL), Function Block Diagram (FBD) et Ladder Diagram (LAD) et permet l'édition directe des programmes S5 existants sans import/export. La compatibilité avec l'unité de programmation Siemens d'origine est assurée. Les fonctions S5 Doctor intégrées facilitent le dépannage automatique.

Le Statusrecorder enregistre l'état des blocs image par image avec horodatage, permettant une analyse pas à pas et le basculement entre les présentations STL, CSF et LAD pour un diagnostic précis.

La fonction Oscilloscope permet la surveillance et l'analyse intégrées des processus dynamiques. Plusieurs signaux E/S et variables locales peuvent être sondés via une sonde virtuelle, enregistrés, arrêtés pour l'analyse temporelle, sauvegardés pour archivage ou exportés par e-mail.

Un éditeur de tables symboliques intégré avec recherche/remplacement, réaffectation et vérification syntaxique simplifie la gestion des symboles. L'éditeur multi-segment prend en charge la création de listes d'instructions, FBD et LAD complexes avec souris et clavier. Les références croisées et fichiers de symboles avec adresses correctes sont affichés et éditables in situ. Les listes d'instructions peuvent être converties en FBD ou LAD lorsque cela est possible. La fonction d'état CPU fournit des informations sur la pile d'interruptions, la pile de blocs et les données système.

S5 for Windows® permet l'appel des packages COM STEP5. La communication avec un automate via un adaptateur USB est possible (support adaptateur USB pour communication sur Windows 2000 et Windows XP (32 Bit) uniquement).

Le G5 for Windows® pour la programmation séquentielle (inclus) offre un éditeur graphique pour la programmation de séquences (sequencer) dans les programmes STEP5. Il gère séquences linéaires, branches alternatives, branches simultanées et sauts, et est compatible avec SIEMENS GRAPH5 / GRAPH5/II et les blocs standard SIEMENS Function et Step Blocks.

Remarques supplémentaires
ATTENTION : Veuillez indiquer un numéro de série valide (S5W-xxxxxx-xxxx) dans la zone message pour chaque mise à jour lors du passage en caisse. Un numéro de série ne peut être mis à jour qu'une seule fois. La mise à jour de V6 vers V7 est gratuite.

Caractéristiques / spécifications techniques

• Réf. produit : 10218
• Dénomination : S5 for Windows® (Update Version 7)
• Prix indiqué sur la page : 290,00 € (HT)
• Conçu pour la programmation Siemens SIMATIC S5 (STEP5)
• Présentations prises en charge : FBD, LAD, STL
• Statusrecorder : journalisation image par image de l'état des blocs avec horodatages
• Oscilloscope : oscilloscope virtuel pour signaux E/S et variables locales ; enregistrement et sauvegarde des signaux
• Intelligent Input Assistance et LogView inclus
• Accès en ligne au SIMATIC S5 via SINEC L2 et H1
• Appel des packages COM STEP5 sur Windows XP, Vista, 7, 8, 10 et Windows 11 (64 Bit)
• Appel de packages COM et communication via adaptateur USB ; support adaptateur USB sous Windows 2000 et Windows XP (32 Bit) uniquement
• G5 for Windows® Step Sequence Programming inclus ; compatible SIEMENS GRAPH5 / GRAPH5/II
• Éditeur multi-segment, éditeur de table symbolique, recherche & remplacement, vérification syntaxique, références croisées
• Les données enregistrées peuvent être sauvegardées pour analyse ou archivage
