Logiciel de programmation SoftPLC S7-315

OPCserveur OPCde supervision

Présentation du SoftPLC S7 en temps réel
Le IBH SoftPLC S7-315 / S7-416 exécute des programmes S7 comme un automate matériel et affiche le statut en temps réel. Il se comporte comme un automate SIMATIC, permettant l'utilisation des outils de programmation STEP7 et TIA Portal sans modification. Les connexions en ligne sont possibles via liaison série, Ethernet, PROFIBUS DP ou localement sur le même PC.

Fonctions clés
Le SoftPLC permet la supervision, la commande et l'exploitation depuis une unité PC unique, pouvant supprimer le besoin d'un automate matériel séparé dans de nombreuses applications. Il prend en charge l'accès direct lorsque l'environnement de programmation est installé sur le même PC et intègre des pilotes pour la connectivité standard et le matériel de bus de terrain.

Communication et intégration

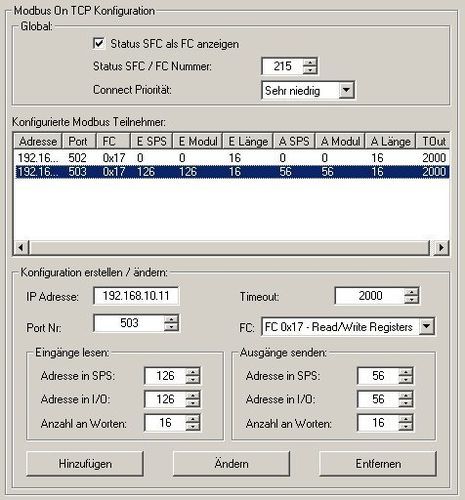

Le SoftPLC S7 intègre un serveur Modbus TCP et est compatible avec l'IBH OPC Server pour la communication Ethernet ou locale. Une DLL est fournie pour des échanges rapides de données avec d'autres applications Windows. Le SoftPLC peut accéder à des cartes E/S standards et à des cartes intelligentes bus de terrain et comprend un moniteur IO intégré pour la configuration des bus de terrain.

Mise en réseau et communication multi-API
L'échange de données entre plusieurs automates via Ethernet est pris en charge. Le SoftPLC inclut un processeur de communication compatible avec Siemens CP343/CP443, permettant des connexions Send/Receive entre SoftPLC ou entre SoftPLC et automates Siemens. La configuration réseau s'effectue avec l'outil Step7 NetPro ou le TIA Portal.

Fonctions supplémentaires et OEM
L'environnement PC offre des capacités supplémentaires au-delà des instructions S7 standards : des blocs fonctionnels personnalisés en C++ peuvent être intégrés pour développer des pilotes matériels spécifiques et des E/S. Pour les intégrations OEM, des versions S7 pour Linux et Windows CE sont disponibles pour diverses architectures CPU.

Protocoles supportés

• ISO on TCP PU channel (PU, ProTool, WinCC, compatible OPC server etc.)
• ISO on TCP Send/Receive passive
• ISO on TCP Send/Receive active
• ISO on TCP Fetch/Write passive
• TCP Send/Receive passive
• TCP Send/Receive active
• CP Fetch/Write passive
• UDP Send/Receive

Caractéristiques / spécifications techniques

• Brand: IBHsoftec
• Nom du produit: SoftPLC S7-315
• Réf. produit (SKU): 1300
• Prix (HT): 399.00
• Devise: EUR
• Comportement: Exécute les programmes S7 comme un automate matériel; affichage du statut en temps réel
• Outils de programmation compatibles: STEP7, TIA Portal, S7 for Windows
• Connexions en ligne: Série, Ethernet, PROFIBUS DP, local (même PC)
• Serveurs intégrés: Modbus TCP Server
• OPC: Compatible avec IBH OPC Server pour communication Ethernet ou locale
• Accès rapide aux données: DLL disponible pour applications Windows
• E/S: Accès aux cartes E/S standards et aux cartes bus intelligentes; moniteur IO intégré
• Processeur de communication: Compatible Siemens CP343/CP443 (connexions Send/Receive)
• OEM/plateformes: Versions Linux et Windows CE disponibles pour diverses architectures CPU
• Différence avec S7-416: mémoire de charge S7-315 limitée à 256 kByte; S7-416 mémoire de charge configurable librement
