Logiciel de simulation Update S5+S7

de visualisationde programmationde supervision

Aperçu
Mise à jour S5+S7 for Windows® de V1...V5 vers V7. La mise à jour de V6 vers V7 est téléchargeable gratuitement.

Nouveautés de la version 7

• Statusrecorder
• LogView
• Assistance d'entrée intelligente
• Accès en ligne à un SIMATIC S5 via SINEC L2
• Accès en ligne à un SIMATIC S5 via H1
• Appel des packages STEP5 COM sur Windows XP/Vista/7/8/10/11 (32/64 bits selon disponibilité)

Concept du produit
La version combinée S5 for Windows® et S7 for Windows® intègre les fonctionnalités des deux outils dans une seule application, permettant programmation, simulation et diagnostics pour les automates SIMATIC S5 et S7.

Programmation S5

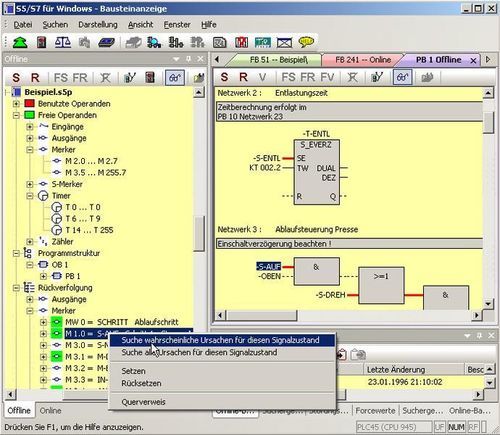

S5 for Windows® fournit les outils pour créer, modifier, tester et documenter des programmes STEP5 pour automates SIMATIC S5. Présentations prises en charge : Diagramme de blocs fonctionnels (FBD), Ladder (LAD) et Liste d'instructions (STL). Les programmes S5 existants peuvent être modifiés directement sans import/export. S5 for Windows® est compatible avec l'unité de programmation Siemens d'origine et intègre les fonctions S5 Doctor pour le dépannage automatisé.

Éditeur et gestion des programmes
Un éditeur de table symbolique est intégré avec recherche/remplacement et fonctions de recâblage. Vérification de syntaxe et éditeur multi-segments facilitent la création de STL, FBD et LAD pour des fonctions complexes. Les références croisées et fichiers de symboles affichent les adresses correctes et peuvent être édités sur place. Allocation d'adresses avec contrôle syntaxique, utilisation du presse-papiers et conversion entre STL, FBD et LAD sont prises en charge pour une gestion efficace des programmes.

Statusrecorder
Le Statusrecorder enregistre l'état des blocs dans le temps pour une analyse image par image. Les états journalisés incluent un horodatage et permettent de basculer entre les présentations STL, CSF et LAD pour l'investigation ultérieure.

Oscilloscope
L'oscilloscope intégré améliore le diagnostic en surveillant les signaux dynamiques dans une interface de type oscilloscope. Une sonde de test virtuelle permet de surveiller les signaux E/S et l'état des variables locales à des positions d'exécution définies. Les enregistrements peuvent être arrêtés pour une analyse temporelle détaillée et sauvegardés pour inspection ou archivage.

G5 / Programmation de séquences d'étapes
G5 for Windows® (intégré à S5 for Windows®) offre une programmation graphique de séquences d'étapes pour PLC STEP5. Il prend en charge les séquences linéaires et divergentes, les branches simultanées, les sauts, les affectations temporelles et la surveillance watchdog. L'éditeur graphique est compatible avec SIEMENS GRAPH5/GRAPH5/II et utilise les blocs fonction et étape standard Siemens.

Programmation S7
S7 for Windows® permet la programmation efficace des séries SIMATIC S7-300 et S7-400. L'ensemble des instructions S7 est disponible en STL, SFC et LAD. Toutes les fonctions en ligne sont implémentées ; listes de blocs, tables symboliques et affichage des paramètres de module sont pris en charge.

Simulation et diagnostics S7
La version 7 inclut S7-Simulation et BlockDiff pour la comparaison de blocs. Les fonctions S7 Doctor fournissent un dépannage automatisé et fournissent la raison d'arrêt en texte clair sans adaptation spéciale du programme.

Configuration matérielle et catalogue
La configuration matérielle permet la paramétrisation des modules, l'allocation d'adresses et la configuration PROFIBUS. Dialogues de module, mise en évidence des modifications, prise en charge des fichiers GSD et catalogue matériel extensible (composants PROFIBUS compatibles tiers) sont inclus. La création/édition hors ligne et la lecture depuis un automate sont possibles. Les fonctions de diagnostic de module sont intégrées. Les mises à jour du catalogue sont disponibles via Internet.

Notes sur la mise à jour et la licence
ATTENTION : Merci de saisir deux numéros de série valides (S5W-xxxxxx-xxxx et S7W-xxxxxx-xxxx) dans le champ message lors du paiement pour chaque mise à jour. Un numéro de série ne peut être mis à jour qu'une seule fois. La mise à jour de V6 à V7 est gratuite.

Caractéristiques techniques

• Nom du produit : S5/S7 for Windows® (application combinée)
• Réf. produit : 10222
• Édition : Mise à jour vers la Version 7 (passage de V1...V5 à V7 ; mise à jour de V6 à V7 gratuite)
• Principales nouveautés : Statusrecorder, LogView, Assistance d'entrée intelligente, support en ligne SINEC L2 et H1 pour SIMATIC S5, appel du package STEP5 COM sur plusieurs versions de Windows
• OS supportés (appel STEP5 COM) : Windows XP (32/64), Vista (32/64), 7 (32/64), 8 (32/64), 10 (32/64), 11 (64)
• Présentations de programmation S5 : FBD, LAD, STL
• Présentations de programmation S7 : STL, SFC, LAD ; inclut S7-Simulation et BlockDiff
• Diagnostics : S5 Doctor, S7 Doctor, Oscilloscope, Statusrecorder
• Matériel : configuration PROFIBUS, prise en charge GSD, dialogues de paramètres de module
• Interfaces en ligne : affiche toutes les interfaces compatibles PLC installées ; prise en charge des adaptateurs USB
• Prix (HT) : 450.00 EUR
