Présentation
Le SoftPLC S5-943 / S5-945 est un automate logiciel temps réel qui exécute les programmes S5 comme une PLC matérielle, permettant l'affichage de l'état en temps réel et l'utilisation directe des outils S5 (S5 for Windows® et STEP5). Les connexions en ligne sont possibles via série, Ethernet ou localement sur le même PC ; les programmes S5 peuvent être transférés vers le SoftPLC.

E/S et systèmes de bus
Le SoftPLC prend en charge des cartes multi-E/S standard ainsi que des cartes d'interface intelligentes pour les bus industriels courants. Des pilotes optionnels sont disponibles pour INTERBUS, PROFIBUS DP, CAN, ASi et DeviceNet, permettant le contrôle direct des E/S distribuées et des périphériques terrain.

CPU et exécution

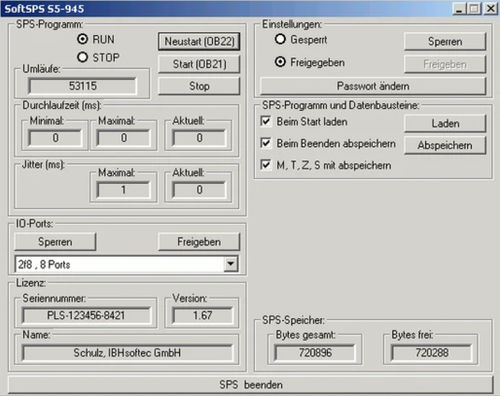

L'automate logiciel partage le temps processeur du PC avec d'autres applications ; l'allocation CPU est configurable (par ex. 50% PLC / 50% autres applications). Sur les systèmes multi-processeurs, une CPU dédiée peut être affectée au SoftPLC. La durée du cycle dépend du temps d'exécution d'OB1 : un OB1 plus court augmente la fréquence des cycles.

Cartes coprocesseur
Des cartes coprocesseur optionnelles peuvent exécuter le SoftPLC indépendamment du PC hôte. Ces cartes se branchent sur la carte mère, peuvent inclure leur alimentation propre et des interfaces bus intégrées, augmentant l'indépendance vis-à-vis des défaillances matérielles du PC.

Supervision, exploitation et commande
La supervision, l'exploitation et la commande peuvent être réalisées depuis un seul PC. L'intégration du SoftPLC dans un PC évite la nécessité d'une PLC matérielle et d'un processeur de communication distinct lorsque le PC est utilisé pour l'acquisition de données, la visualisation ou la programmation.

Intégration aux applications Windows
La communication avec les applications Windows est prise en charge via l'IBH OPC Server et une interface DLL. L'IBH OPC Server permet l'accès via Ethernet et localement aux SoftPLC S5 et S7. Une DLL permet un échange rapide de données avec des applications Windows tierces ; des exemples et des pilotes de visualisation courants sont fournis.

Fonction watchdog
Les cartes de contrôle de bus modernes intègrent des fonctions watchdog garantissant que les entrées et sorties sont traitées comme par une CPU PLC matérielle en cas de défaillance du PC. En cas de panne du PC, les sorties du bus sont remises à un état sûr.

Scalabilité et versions
Deux versions compatibles S5 sont proposées : S5-943 avec 48 kB de mémoire programme et S5-945 avec 720 kB. Les deux intègrent un algorithme PID utilisant des opérations en virgule flottante ; l'interface PID est compatible avec les conventions CPU Siemens.

Communications et protocoles
Une carte interface est requise pour connecter le PC exécutant le SoftPLC aux E/S physiques. Les petites applications peuvent utiliser des cartes multi-E/S standards accessibles directement. Des instructions spéciales (DO RS 10 à DO RS 31) permettent l'accès aux ports E/S dans le segment inférieur de 64k. La connectivité réseau via des cartes Ethernet standard prend en charge TCP/IP, permettant la diagnostic à distance via Internet/Intranet. L'implémentation S5 intègre également ModbusTCP et la fonctionnalité CP.

Plateformes et exigences système
La version S5 du SoftPLC s'installe sur les systèmes d'exploitation Windows modernes ; une variante Windows CE est disponible pour OEM.

Caractéristiques / spécifications techniques

• Numéro d'article : 1206 (SKU)
• Modèle : SoftPLC S5-945
• Prix (HT) : 599,00 EUR
• Mémoire programme : S5-943 = 48 kB, S5-945 = 720 kB
• Algorithme PID intégré avec opérations en virgule flottante ; interface PID compatible Siemens
• Outils de programmation pris en charge : S5 for Windows®, STEP5
• Connexions en ligne : série, Ethernet, local (même PC)
• Systèmes bus / pilotes pris en charge (optionnels) : INTERBUS, PROFIBUS DP, CAN, ASi, DeviceNet
• Prise en charge de cartes multi-E/S standard et de cartes d'interface bus intelligentes
• Instructions spéciales pour accès aux ports E/S : DO RS 10 à DO RS 31
• Protocoles réseau : TCP/IP, ModbusTCP, CP
• Options d'intégration : IBH OPC Server et interface DLL pour applications Windows
• Fonction watchdog via cartes de contrôle de bus modernes pour réinitialiser les sorties en cas de panne PC
• Prise en charge d'installation sur Windows modernes ; version Windows CE disponible pour OEM
• Support de cartes coprocesseur pour exécution indépendante du SoftPLC
