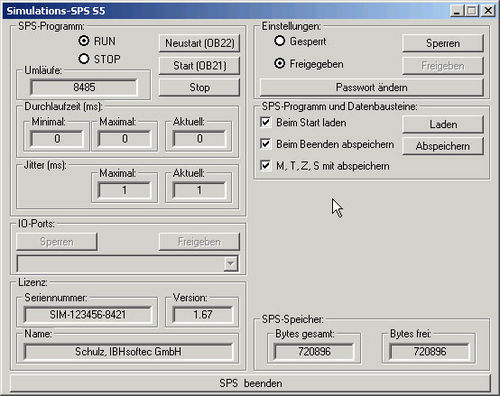

Logiciel de simulation S5-Simulation-PLC

de testde communicationd'émulation

Description
S5-Simulation est un logiciel de simulation d'automate destiné aux tests de programmes. Les tests s'exécutent intégralement sur le PC sans matériel supplémentaire. Le simulateur reproduit le jeu d'instructions et la structure mémoire d'une SIMATIC CPU 945. Les commandes système, les calculs en virgule flottante et les instructions en double mot sont pris en charge. Les blocs fonctions étendus (FX), les blocs de données étendus (DX) et les drapeaux étendus (S) sont supportés. Le nombre de temporisateurs et de compteurs est étendu jusqu'à 256 chacun. La communication avec S5 for Windows® peut se faire directement, via TCP/IP ou via un câble null-modem. La communication avec STEP5 est possible via un câble null-modem.

Spécifications techniques

• Réf. produit : 1018
• Fonctionnalité : simulation compatible SIMATIC CPU 945
• Exploitation : fonctionnant sur PC ; aucun matériel supplémentaire requis
• Instructions prises en charge : commandes système, calculs en virgule flottante, instructions double mot
• Extensions prises en charge : blocs fonctions étendus (FX), blocs de données étendus (DX), drapeaux étendus (S)
• Temporisateurs et compteurs : étendus à 256 chacun
• Structure mémoire : équivalente à la CPU 945
• Interfaces de communication : direct, TCP/IP ou câble null-modem ; communication avec STEP5 via câble null-modem
