Logiciel de programmation S5

de supervisiond'acquisition / analyse de donnéesde reporting

Présentation

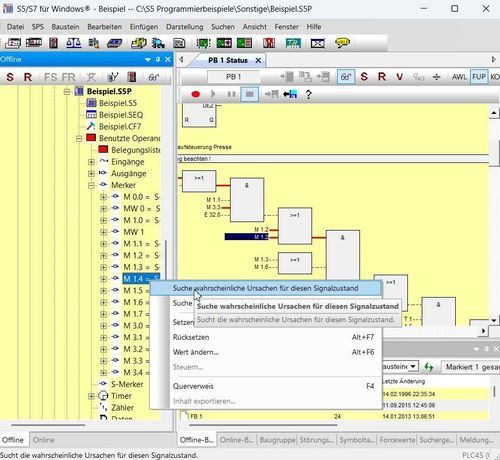

Outil de programmation pour automates S5. S5 for Windows® fournit les outils pour créer, modifier, tester et documenter des programmes STEP5 pour automates SIMATIC S5. Les modes de représentation comprennent Function Block Diagram (FBD), Ladder Diagram (LAD) et Statement List (STL). Les programmes STEP5 existants peuvent être édités directement sans import/export. Le logiciel est compatible avec les unités de programmation Siemens d'origine et intègre les fonctions S5 Doctor pour le diagnostic automatique des pannes.

Nouveautés de la version 7

• Statusrecorder
• LogView
• Aide intelligente à la saisie
• Connexion en ligne à SIMATIC S5 via SINEC L2
• Connexion en ligne à SIMATIC S5 via H1
• Appel des packages STEP5 COM sur versions Windows prises en charge

Systèmes d'exploitation pris en charge pour les packages STEP5 COM

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

Fonctionnalités
S5 for Windows® inclut un Statusrecorder qui enregistre l'état des blocs avec horodatage et permet de basculer entre STL, CSF et LAD pour une analyse image par image. Une fonction Oscilloscope intégrée permet de surveiller et d'analyser des processus dynamiques ; les signaux E/S et variables locales peuvent être consultés via une sonde virtuelle. Les données de signal enregistrées peuvent être sauvegardées pour analyse ultérieure ou archivage. Un éditeur de tables symboliques avec recherche/remplacement, recâblage et vérification de syntaxe est fourni. Un éditeur multi-segments permet la création et l'édition de listes d'instructions, schémas en blocs fonctionnels et schémas à contacts pour des fonctions complexes. Les références croisées et fichiers de symboles sont affichés avec adresses correctes et peuvent être édités simultanément. Les listes d'instructions peuvent être converties en FBD ou LAD lorsque cela est possible. La fonction d'état CPU fournit des informations sur la pile d'interruption, la pile de blocs et les données système. Le logiciel permet l'appel des packages STEP5 COM et la communication avec un automate via un adaptateur USB (communication USB-PLC disponible sur certaines versions Windows plus anciennes comme indiqué).

G5 for Windows® (inclus)
G5 for Windows® (programmation de séquences pas à pas) est inclus et offre un outil graphique pour programmer des séquences séquentielles dans un programme STEP5. Il prend en charge séquences linéaires, branchements alternatifs, branchements simultanés (jusqu'à 8 branches parallèles) et sauts. Les étapes et transitions sont affichées graphiquement et peuvent être modifiées simultanément en LAD, CSF ou STL. Compatible avec SIEMENS GRAPH5 / GRAPH5/II, nécessite les blocs standards SIEMENS Function et Step (FB70/71 - SB0, FB72 - SB2, FB73 - SB3).

Remarques supplémentaires
Les programmes S5 existants peuvent être édités directement sans import/export. Le presse-papiers Windows peut être utilisé pour les manipulations de programme ou de configuration. Les données de diagnostic et d'enregistrement peuvent être archivées ou exportées pour analyses ultérieures.

Caractéristiques techniques

• Référence produit : 10018
• Nom du produit : S5 for Windows® Version 7
• Fabricant : IBHsoftec GmbH
• Prix (HT) : 790,00 EUR
• Modes de représentation pris en charge : Function Block Diagram (FBD), Ladder Diagram (LAD), Statement List (STL)
• Fonctionnalités clés : Statusrecorder, LogView, Aide intelligente à la saisie, Fonction oscilloscope, Diagnostics S5 Doctor, Support STEP5 COM, Editeur multi-segments, Éditeur de tables symboliques, Recherche/remplacement, Vérification de syntaxe
• G5 for Windows® : Programmation graphique de séquences incluse (compatible SIEMENS GRAPH5 / GRAPH5/II ; nécessite blocs standards SIEMENS Function et Step)
• Communication en ligne : Accès à SIMATIC S5 via SINEC L2 et via H1
• Communication PLC via adaptateur USB : prise en charge (certaines fonctions USB-COM uniquement sur anciennes versions Windows comme Windows 2000 et Windows XP 32 Bit)
• Systèmes d'exploitation pris en charge : Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)
• Enregistrement de données : enregistrement de signaux, sauvegarde pour archivage et analyse ultérieure
• Aides à l'édition : références croisées, édition simultanée des fichiers de symboles, attribution d'adresses avec vérification de syntaxe, prise en charge du presse-papiers Windows
