Logiciel de simulation Update S7

de programmationde supervisionde conversion de données

Description du produit

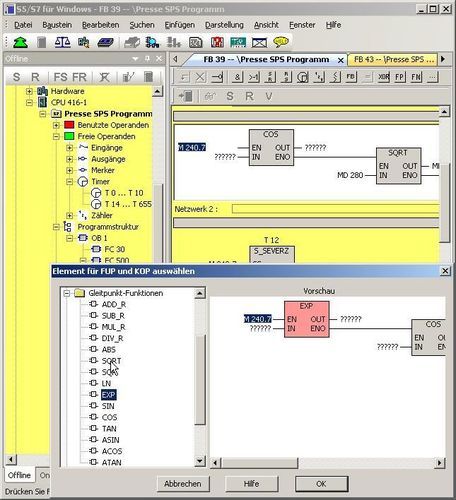

Mise à jour S7 for Windows® de V1–V5 vers V7. La mise à jour de V6 vers V7 est gratuite. S7 for Windows® permet la programmation des automates Siemens S7-300 et S7-400 avec prise en charge complète de STL (Statement List), SFC (Function Block Diagram) et LAD (Ladder Diagram). Toutes les fonctions en ligne sont prises en charge et le nouveau concept opérationnel de la Version 7 améliore la navigation et la gestion de l'espace de travail.

Nouveautés de la version 7

• Statusrecorder
• LogView
• Intelligent Input Assistance

Fonctionnalités et capacités
S7 for Windows® peut fonctionner en mode autonome ou en combinaison avec S5 for Windows®. L'exploitation des états est disponible en STL, SFC et LAD. Les vues variables et les tables symboliques sont intégrées dans la fenêtre d'état. Toutes les interfaces capables de se connecter à un automate sont affichées dans la vue en ligne. Les projets STEP7 peuvent être édités directement sans import/export et les projets archivés STEP7 peuvent être ouverts nativement. L'accès en écriture vers l'automate peut être protégé par mot de passe. La traçabilité des signaux et le référencement croisé sur des modules I/O complets ainsi que la diagnostic des modules sont pris en charge. L'aperçu avant impression et la forçage des opérandes sont implémentés. La conversion S5 vers S7 a été optimisée. Il est possible d'enregistrer des projets S7 complets sur carte mémoire selon le CPU.

Configuration matérielle
Paramétrage des modules, affectation d'adresses et configuration PROFIBUS prises en charge. Une boîte de dialogue permet de visualiser clairement les modifications de paramètres de module avant enregistrement. Le catalogue matériel contient des composants PROFIBUS Siemens et des composants compatibles d'autres fabricants et peut être étendu avec des fichiers GSD. La configuration matérielle des projets STEP7 existants peut être lue/modifiée hors ligne ou lue/modifiée depuis un automate. Les fonctions de diagnostic des modules sont intégrées et le catalogue matériel est mis à jour régulièrement via internet.

Remarques
ATTENTION : Un numéro de série valide (format S7W-xxxxxx-xxxx) est requis pour chaque mise à jour. Un numéro de série ne peut être mis à jour qu'une seule fois. La mise à jour de V6 vers V7 est gratuite.

Caractéristiques techniques

• Marque : IBHsoftec GmbH
• Nom du produit : Update S7 for Windows® Version 7
• Appellation commerciale : S7 for Windows®
• Réf. produit / SKU : 10220
• Prix (HT) : 290,00 EUR
• Compatibilité : Automates Siemens S7-300 et S7-400
• Représentations prises en charge : STL (Statement List), SFC (Function Block Diagram), LAD (Ladder Diagram)
• Modules/fonctions clés : Statusrecorder, LogView, Intelligent Input Assistance, S7-Simulation, BlockDiff, S7 Doctor, Oscilloscope
• Gestion des projets : Édition directe de projets STEP7 (sans import/export), prise en charge des projets archivés
• Conversion : Conversion S5 vers S7 optimisée
• Matériel : Configuration matérielle et paramétrage PROFIBUS ; catalogue matériel avec prise en charge GSD ; édition en ligne/hors ligne
• Exigence de numéro de série : S7W-xxxxxx-xxxx ; chaque numéro ne peut être mis à jour qu'une fois
