Logiciel de simulation S7

de programmationde supervisiond'analyse

Description
S7 for Windows ® Version 7 est un outil de programmation pour automates Siemens SIMATIC S7-300 et S7-400. Le logiciel peut fonctionner en autonome ou être combiné avec S5 for Windows® et implémente l'ensemble des instructions S7 en Statement List (STL), Function Block Diagram (SFC) et Ladder Diagram (LAD).

Nouveautés de la version 7 :

• Statusrecorder
• LogView
• Aide intelligente à la saisie

Présentation

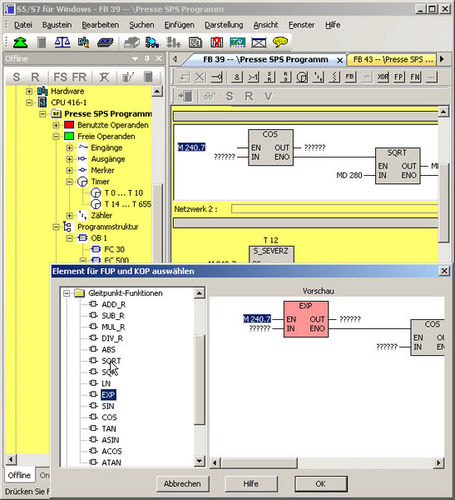

S7 for Windows ® offre un environnement efficace pour développer, modifier et maintenir les projets S7. Toutes les représentations (STL/SFC/LAD) sont prises en charge et les projets STEP7 peuvent être ouverts et édités directement sans import/export. Le poste de travail prend en charge la gestion multi-fenêtres et l'utilisation d'un second écran pour une meilleure ergonomie opérateur.

Fonctions en ligne et exploitation
Toutes les fonctions en ligne sont implémentées : vues variables intégrées, tables symboliques et mode statut complet en STL, SFC et LAD. Les interfaces PLC installées sont affichées dans la vue en ligne et un verrouillage par mot de passe peut empêcher les accès en écriture sur l'automate. Les fonctions de diagnostic des modules et du matériel facilitent la recherche d'anomalies.

Projet et édition
Édition directe des projets STEP7, ouverture de projets archivés, traçabilité des signaux et références croisées sur les modules d'E/S sont prises en charge. La conversion S5→S7 a été optimisée. L'aperçu avant impression et le forçage d'opérandes sont implémentés. Enregistrement des projets complets sur carte mémoire possible (dépend du CPU).

Simulation, débogage et diagnostic

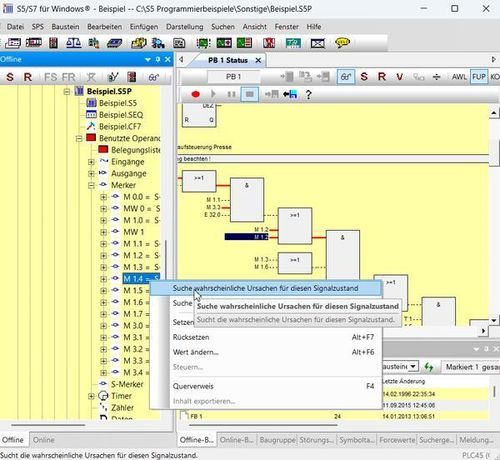

La version 7 intègre la simulation S7, le comparateur de blocs (BlockDiff) et les fonctions du S7 Doctor pour le diagnostic automatisé. Le Statusrecorder enregistre les états des blocs horodatés et permet l'analyse image par image et le basculement entre STL, SFC et LAD. Une vue de type oscilloscope et une sonde virtuelle facilitent la surveillance et l'enregistrement des signaux dynamiques pour analyse et archivage.

Configuration matérielle et catalogue
La configuration matérielle permet de paramétrer les modules, d'attribuer les adresses et de configurer PROFIBUS. Le catalogue matériel contient des composants Siemens PROFIBUS et des équipements compatibles et peut être étendu par des fichiers GSD. Les configurations matérielles STEP7 existantes peuvent être lues et modifiées, hors ligne ou depuis l'automate.

Caractéristiques techniques

• Marque : IBHsoftec GmbH
• Dénomination commerciale : S7 for Windows ® Version 7
• Automates supportés : SIMATIC S7-300, S7-400
• Représentations supportées : STL, SFC, LAD
• Fonctionnalités principales : Statusrecorder, LogView, Aide intelligente à la saisie, S7-Simulation, BlockDiff, S7 Doctor, Oscilloscope
• Compatibilité projets : Édition directe des projets STEP7 ; ouverture des projets archivés
• Sécurité : Protection par mot de passe pour empêcher les écritures sur l'automate
• Support matériel : Configuration PROFIBUS, import de fichiers GSD, diagnostics des modules
• Référence produit : 10020
• Prix (HT) : 690,00 €
• Type de licence/produit : Logiciel (outil de programmation)
