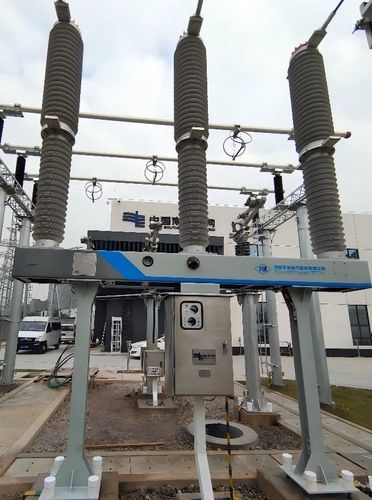

Disjoncteur à vide ZW64-145

isolé au gazde tensionautomatique

Présentation
Le disjoncteur à vide ZW64-145 réalise des opérations de coupure et de fermeture tripolaires ainsi que des réenclenchements automatiques rapides. Conçu pour ouvrir et fermer des courants à vide, en charge et de défaut. Il utilise une chambre d'extinction sous vide et peut fonctionner en environnement basse température jusqu'à -40°C. L'isolement externe est assuré par du N2 pur, permettant une conception sans fluor. Classe sismique AG5. Durée de vie mécanique 10 000 cycles. Les interfaces primaire et secondaire sont identiques à celles des disjoncteurs AC remplis de SF6, facilitant l'interchangeabilité.

Catégories

• Solutions haute tension
• Disjoncteurs

Principales caractéristiques

• Opérations tripolaires de coupure, fermeture et réenclenchement automatique rapide
• Capable d'ouvrir et de fermer des courants à vide, en charge et de défaut
• Chambre d'extinction sous vide adaptée au fonctionnement à -40°C
• Isolement externe en N2 pur pour une conception sans fluor
• Classe sismique AG5
• Durée de vie mécanique jusqu'à 10 000 cycles
• Interfaces primaire et secondaire compatibles avec les disjoncteurs AC remplis de SF6

Projets et applications

• Attribution en août 2022 : projet d'approvisionnement pour la compagnie nationale d'électricité d'Italie
• Mise en service en novembre 2023 au poste de transformation Southern Grid Zhaoqing Shengyuan

Caractéristiques techniques

• Modèle : ZW64-145
• Mode d'extinction : chambre d'extinction sous vide
• Isolation externe : N2 pur (sans fluor)
• Température ambiante de fonctionnement : jusqu'à -40°C
• Classe sismique : AG5
• Durée de vie mécanique : 10 000 cycles
• Interfaces : interfaces primaire et secondaire identiques aux disjoncteurs AC remplis de SF6
