Appareillage de commutation isolé au gaz SF6 ZF27-1100

à haute tensionhaute puissancepour distribution électrique

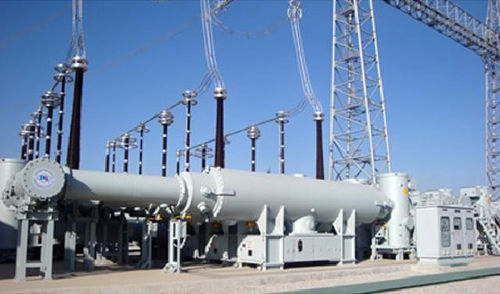

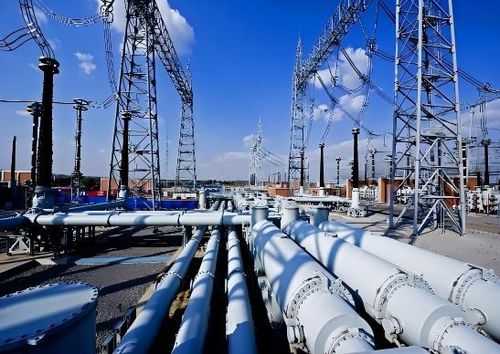

L'installation de commutation à isolation gazeuse (GIS) ZF27-1100(L)/Y6300-63 est une installation triphasée à très haute tension (UHV) en courant alternatif destinée à une utilisation en extérieur. L'appareil se compose d'un disjoncteur, d'un sectionneur, d'un commutateur de mise à la terre, d'un commutateur de mise à la terre rapide, d'un transformateur de courant, d'un jeu de barres, d'une traversée, d'un parafoudre, d'un transformateur de tension et d'une armoire de commande Muner. À l’exception du manchon, qui est isolé par l’air, tous les autres composants sont enfermés dans un boîtier mis à la terre utilisant du gaz SF₆ comme milieu d’extinction d’arc et d’isolation. Caractéristiques techniques du produit : niveau d’isolation élevé, forte capacité de courant, courant nominal maximal pour les disjoncteurs et les sectionneurs pouvant atteindre 8 000 A, et pour les barres omnibus jusqu’à 9 000 A ; courant nominal de coupure en court-circuit de 63 kA, avec une capacité de coupure à pleine charge pouvant atteindre 16 fois ; Le disjoncteur adopte une structure à double coupure, et la chambre d’extinction d’arc utilise une conception à air comprimé. Des résistances de fermeture peuvent être installées selon les besoins pour réduire la surtension d’ouverture ; excellentes performances de coupure, durée de vie mécanique pouvant atteindre 10 000 cycles ; Le sectionneur est équipé d’une bobine d’extinction d’arc assurant la fonction d’extinction de l’arc. En fonction des besoins, des résistances de commutation ou des barres omnibus en ferrite peuvent être installées pour supprimer les tensions de commutation (VFTO) et réduire la surtension de fonctionnement, avec une durée de vie mécanique pouvant atteindre 10 000 cycles.
