Appareillage de commutation primaire ZF12B

haute tensionisolé au gazcompact

Présentation du produit

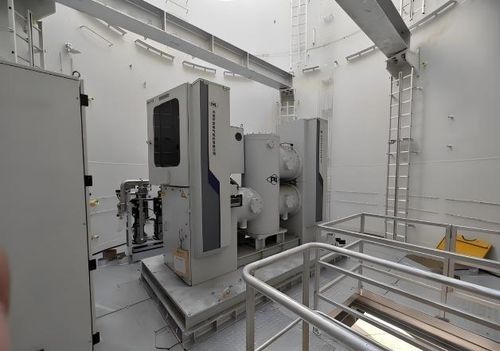

Le GIS (équipement isolé au gaz) 72,5 kV ZF12B, récemment développé, est conçu pour l'éolien offshore, la transmission HVDC flexible et les stations de conversion en mer. Les courants nominaux disponibles sont 1250 A / 2000 A / 3150 A / 4000 A, permettant l'installation à l'intérieur des tours d'éoliennes ainsi que sur des plateformes de conversion/collecte offshore, offrant une solution flexible de la production à la collecte. Des amortisseurs métalliques-caoutchouc anti-corrosion en 6 points sont installés entre la bride du châssis éolien et la fondation pour absorber la flèche des poutres et les vibrations de fondation. Le boîtier, les composants de connexion et les métaux exposés répondent à la classe de corrosion C4-H et sont spécifiés pour un fonctionnement sûr et fiable de plus de 30 ans.

Principales caractéristiques

• Maintenance facilitée : le module peut entrer et sortir de la tour d'éolienne ; des traversées F de type emboîtable permettent un remplacement sans démontage complet des structures adjacentes, réduisant les temps d'installation et de maintenance.
• Faible emprise : dimensions totales L×l×H : 2600×900×2000 mm — parmi les plus compactes et légères de sa catégorie, adapté à l'installation à l'intérieur des tours pour applications terrestres et en mer lointaine.
• Caractéristiques électriques : courant nominal de la plateforme 2000 A / 3150 A ; barre omnibus 4000 A ; courant dynamique assigné 40 kA ; courant de crête 100 kA.
• Conception compacte : hauteur inférieure à 2,5 m et distance centrale minimale 0,7 m, réduisant l'emprise et le poids de la station.
• Anti-affaissement : combinaison de structures de liaison flexibles pour résoudre les problèmes d'affaissement sur de longues plateformes ; l'affaissement entre deux appuis quelconques satisfait une exigence de 0,3% de portée.
• Adapté au milieu maritime : protection anticorrosion C5-M disponible pour la plateforme ; classe C4-H pour le boîtier et les métaux exposés ; classe sismique AG5 ; fonctionnement possible en environnement de forte humidité (jusqu'à 100 % HR).

Catégorie
Activité haute tension - appareillage combiné

Scénarios d'utilisation
Convient aux parcs éoliens offshore, projets HVDC flexibles, stations de conversion offshore et collecte d'énergie à l'intérieur des tours d'éoliennes.

Caractéristiques / Données techniques

• Modèle : ZF12B (voir marquage commercial)
• Tension nominale : 72,5 kV
• Courant nominal (options) : 1250 A / 2000 A / 3150 A / 4000 A
• Courant nominal de la plateforme : 2000 A / 3150 A
• Courant nominal de la barre omnibus : 4000 A
• Courant dynamique assigné (Ik) : 40 kA
• Courant de crête (Ipk) : 100 kA
• Dimensions totales (L×l×H) : 2600 × 900 × 2000 mm
• Hauteur maximale : inférieure à 2,5 m
• Distance centrale minimale : 0,7 m
• Protection anticorrosion : boîtier et métaux exposés répondent à C4-H (plateforme peut atteindre C5-M pour usage maritime)
• Classe sismique : AG5
• Structure antivibrations : amortisseurs métalliques-caoutchouc en 6 points entre le châssis et la fondation
• Humidité d'exploitation : adapté à des environnements à 100 % d'humidité relative
• Durée de vie/confiabilité : boîtier, pièces de connexion et métaux exposés spécifiés pour un fonctionnement sûr et fiable de plus de 30 ans
