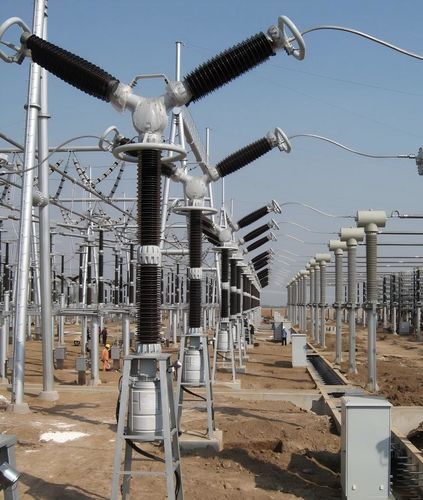

Disjoncteur isolé au gaz SF6 LW10B

au SF6avec actionneur à ressortautomatique

Nom du produit
Disjoncteur à colonne en porcelaine LW10B-363

Catégorie
Équipements haute tension - Disjoncteurs

Présentation du produit
Le disjoncteur LW10B-363 utilise le gaz SF6 comme milieu d'isolation et d'extinction d'arc. Sa chambre d'extinction est de type à pression unique à ouverture variable. Il est conçu pour couper et établir les courants nominal et de défaut, commuter des lignes et assurer le contrôle et la protection des lignes de transmission. Le disjoncteur est équipé d'un mécanisme d'entraînement hydraulique à ressort pour les manœuvres d'ouverture, de fermeture et le réenclenchement automatique, offrant un contrôle de coupure fiable.

Caractéristiques principales

• Médium d'isolation et d'extinction d'arc : gaz SF6
• Type de chambre d'extinction : pression unique, ouverture variable
• Usage : couper/établir courants nominaux et de défaut ; commutation de lignes pour le contrôle et la protection
• Mécanisme d'actionnement : entraînement hydraulique à ressort (ouverture, fermeture et réenclenchement automatique)
• Capacité de coupure : 63 kA
• Nombre cumulé d'opérations de coupure en court-circuit : 20 cycles
• Prise en charge du contrôle de commutation par phase sélective
• Durée de vie mécanique : 5000 opérations

Caractéristiques / données techniques

• Médium d'isolation et d'extinction d'arc : gaz SF6
• Chambre d'extinction : pression unique, ouverture variable
• Capacité de coupure : 63 kA
• Cycles cumulatifs de coupure en court-circuit : 20
• Contrôle de commutation par phase sélective : pris en charge
• Durée de vie mécanique : 5000 opérations
• Mécanisme d'actionnement : entraînement hydraulique à ressort (prend en charge le réenclenchement automatique)
