Appareillage de commutation isolé au gaz SF6 ZF27-550

haute tensionpour réseau électrique

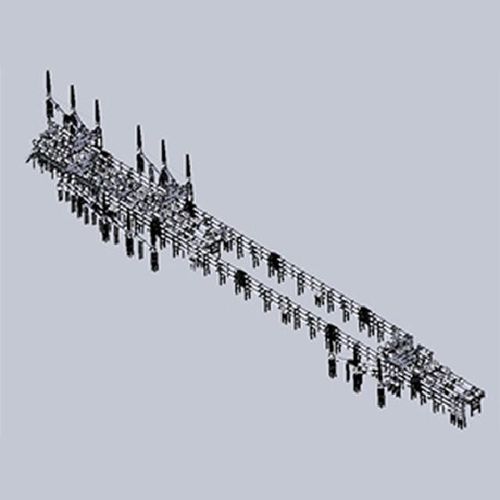

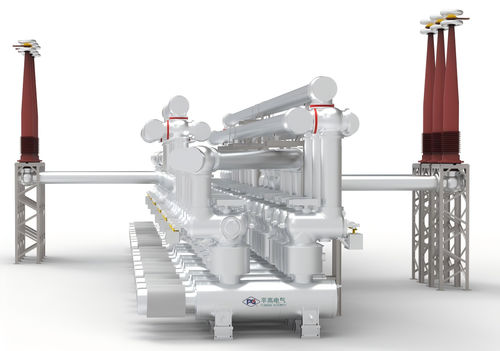

L'appareillage de commutation à isolation gazeuse et en enveloppe métallique ZF27-550(L) est un GIS de 550 kV de nouvelle génération développé en interne par notre société, dont les paramètres techniques atteignent un niveau de pointe à l'échelle internationale. Il peut être utilisé dans les réseaux électriques de 500 kV pour assurer le contrôle, la mesure et la protection du réseau. Les principaux composants comprennent des disjoncteurs, des sectionneurs, des commutateurs de mise à la terre, des commutateurs de mise à la terre rapide, des transformateurs de courant, des barres omnibus, ainsi que des traversées d’entrée et de sortie. L’isolation extérieure des traversées est de type pneumatique, tandis que les autres composants sont enfermés dans un boîtier mis à la terre utilisant du gaz SF₆ comme milieu d’extinction d’arc et d’isolation. Différentes méthodes de câblage peuvent être combinées en fonction des besoins de l’utilisateur. Le disjoncteur utilise une chambre d’extinction d’arc à air sous pression à ouverture unique, dotée d’une excellente capacité d’extinction d’arc. Le sectionneur utilise un mécanisme à trois positions, permettant un verrouillage mécanique des contacts de sectionnement et de mise à la terre. La structure est simple et rationnelle, la transmission est sûre et fiable, et la capacité de commutation des barres omnibus atteint 4 000 A. Le transformateur de courant adopte une structure externe, ce qui résout complètement le problème d’humidité excessive dans la chambre à gaz interne de la bobine et empêche de manière fondamentale toute intrusion de corps étrangers dans la chambre. La bobine est assemblée et moulée d’un seul tenant, ce qui rend la structure simple, sûre et fiable. Le commutateur de mise à la terre rapide répond aux exigences des paramètres de coupure de classe C et atteint un niveau international de pointe dans sa catégorie. L’ensemble du manchon est soumis à un essai sismique d’accélération de 0,5 g (intensité sismique de niveau 9) et répond aux exigences d’utilisation en haute altitude.
