Sous-station isolé au gaz GXH5

pour distribution électriquepour transformateur haute tensioncompact

Présentation du produit

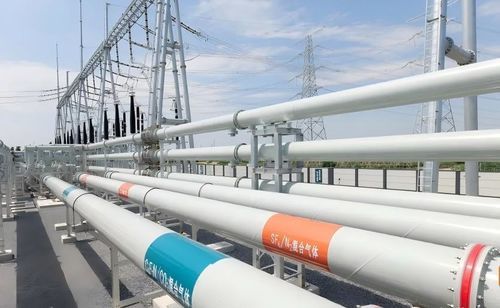

平高电气 propose la série GXH5 de lignes isolées au gaz (GIL) AC écologiques en niveaux 252 kV, 550 kV et 1100 kV. Les solutions gazeuses disponibles comprennent des mélanges SF6/N2 et des mélanges C4F7N/CO2. La solution C4F7N/CO2 permet un remplacement total du SF6, réduisant le potentiel de réchauffement global (GWP) d'environ 97,5 %, tandis que l'option SF6/N2 diminue l'utilisation de SF6 d'environ 60,5 % et assure un fonctionnement jusqu'à -40°C. Les GIL écologiques conservent les dimensions structurelles, la maturité technique et la compacité des GIL SF6 traditionnels, garantissant une forte compatibilité des pièces et une grande interchangeabilité pour la rénovation et l'extension des postes.

Classification / application
Affaires haute tension - GIL

Caractéristiques / spécifications techniques

• Niveaux de tension nominale : 252 kV, 550 kV, 1100 kV
• Solutions gazeuses : mélanges SF6/N2 ; mélanges C4F7N/CO2 (remplacement total du SF6)
• Performances environnementales : C4F7N/CO2 réduit le GWP d'environ 97,5 % par rapport aux GIL SF6 traditionnels
• Économie de SF6 : les mélanges SF6/N2 réduisent la quantité de SF6 d'environ 60,5 %
• Adaptation au froid : la solution SF6/N2 permet un fonctionnement jusqu'à -40°C
• Interchangeabilité : dimensions et compatibilité des pièces cohérentes avec les GIL SF6 traditionnels, facilitant la modernisation en remplaçant uniquement le milieu isolant
• Application terrain : le GIL 550 kV C4F7N/CO2 a été mis en service en 2025 au poste Anqing 500 kV Rongsheng (premier GIL environnemental 550 kV en service au niveau national et international)
• Performances d'isolation : atteint une résistance d'isolation équivalente à celle des GIL à base de SF6 avec une augmentation de pression limitée
• Normes et protocoles : les paramètres techniques répondent aux normes nationales et aux exigences élevées des protocoles techniques de State Grid
