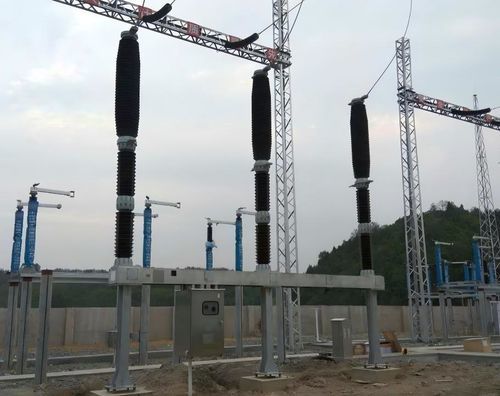

Disjoncteur isolé au gaz SF6 LW62S-252

au SF6contre les arcs électriquesautomatique

Produit
Disjoncteur SF6 à colonnes en porcelaine LW62S-252

Catégorie
Équipements haute tension - Disjoncteurs

Description
Le disjoncteur LW62S-252 au SF6 est conçu pour ouvrir, fermer et supporter le courant normal de fonctionnement des lignes, et pour supporter, fermer et ouvrir, dans le temps prescrit, les courants anormaux spécifiés tels que les surcharges et les courts-circuits afin d'assurer le contrôle et la protection des lignes. Le disjoncteur permet des opérations de coupure/fermeture avec liaison mécanique tripolaire et une remise en service automatique rapide. Sa structure est simple et compacte, limitant l'encombrement. La chambre d'extinction adopte une conception à double mouvement : durant les opérations d'ouverture/fermeture, les contacts mobiles et fixes effectuent un mouvement relatif, réduisant la vitesse de séparation des contacts, diminuant l'énergie d'actionnement et améliorant la fiabilité et la stabilité. La fuite annuelle de gaz est ≤0,3 % ; adapté à un niveau sismique de degré 9 ; durée de vie mécanique de 10000 opérations.

Caractéristiques techniques

• Modèle : LW62S-252
• Média isolant : Hexafluorure de soufre (SF6)
• Fonctions : Ouvrir, fermer et supporter le courant normal ; supporter, fermer et ouvrir les courants de surcharge et de court-circuit spécifiés dans le temps prescrit ; coupure/fermeture mécanique tripolaire ; remise en service automatique rapide
• Chambre d'extinction : Conception à double mouvement avec mouvement relatif des contacts mobiles et fixes
• Caractéristiques structurelles : Simple, compacte, faible encombrement
• Taux de fuite annuel : ≤0,3 %
• Résistance sismique : Adapté à un degré de sismicité 9
• Durée de vie mécanique : 10000 opérations
