Disjoncteur isolé au gaz SF6 LW55B-800

au SF6de tensionhorizontal

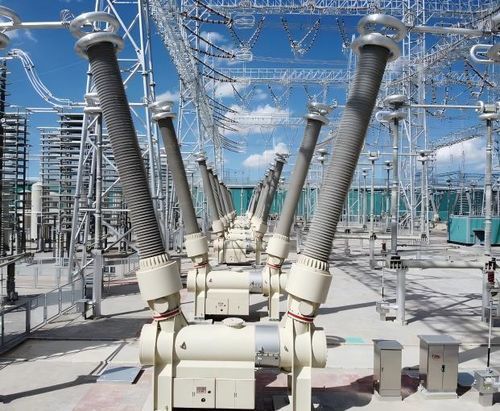

Présentation du produit Le LW55B-800 est un disjoncteur en cuve au SF6 développé pour la construction du réseau UHV 750 kV en Chine et constitue la première variante nationale de disjoncteur en cuve pour 800 kV. La conception regroupe le disjoncteur, les transformateurs de courant (TC) et les traversées de sortie en une disposition horizontale avec double coupure en série. Les enroulements des TC sont de type électromagnétique conventionnel et sont disposés de chaque côté du disjoncteur ; leur agencement est configurable selon les besoins du client. Le disjoncteur atteint un niveau d'isolement conforme aux exigences de haut niveau des normes nationales et industrielles, affiche un courant nominal de 6000 A et des performances de coupure mesurées.

Catégorie Équipements haute tension - Disjoncteurs

Caractéristiques techniques

• Modèle : LW55B-800
• Structure : Cuve, double coupure en série, disposition horizontale
• Composition : Disjoncteur, transformateurs de courant (TC), traversées de sortie
• Transformateurs de courant : Enroulements électromagnétiques conventionnels, disposés des deux côtés, configuration selon besoin
• Courant nominal : 6000 A
• Courant supportable court‑circuit (court temps) : 63 kA
• Nombre cumulé d'ouvertures sous courant de coupure nominal : 16 opérations
• Constante de temps de décroissance de la composante continue : 120 ms
• Durée de vie mécanique : 10000 opérations
• Niveau d'isolement : Conforme aux exigences nationales et industrielles de haut niveau
• Caractéristiques structurelles : Centre de gravité bas, résistant aux séismes, forte résistance mécanique
• Application en génie : Adapté aux groupes de commutation de filtres ; supporte la fermeture sélective de phase ou la technique de résistance d'enclenchement selon les besoins
