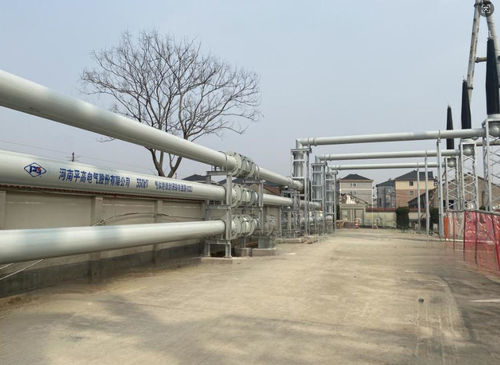

Sous-station isolé au gaz GXL5

pour distribution électriquemodulaire

Aperçu
La série GXL5 40,5–1100 kV CA GIL (ligne de transmission métallique fermée isolée au gaz) enferme tous les éléments conducteurs et isolants dans des enveloppes métalliques mises à la terre et remplies de SF6. Développée comme solution GIL standardisée avec propriété intellectuelle nationale, la GXL5 est conçue pour la transmission à grande capacité, faibles pertes et maintenance réduite dans des environnements difficiles et pour l'export d'énergie à grande échelle.

Composants principaux

• Unités droites
• Unités d'angle
• Unités de compensation
• Système de support et de fixation

Principales caractéristiques techniques et innovations structurelles

• SF6 comme milieu isolant ; tous les composants enfermés dans des enveloppes mises à la terre
• Isolateur innovant à trois colonnes en forme d'haltère réduisant le champ tangentiel à l'interface gaz‑solide et le champ de surface sur les inserts métalliques
• Structure combinée haute/basse potentialité de suppression des particules pour un contrôle efficace des micro‑particules
• Connexions électriques enfichables avec capot de blindage extérieur pour collecter les particules métalliques générées par le frottement des contacts
• Production GIL standardisée et assemblage modulaire facilitant la fabrication, le transport et l'installation

Performance et avantages

• Transport d'énergie à grande capacité, faibles pertes et maintenance réduite
• Courant nominal jusqu'à 8000 A
• Niveau d'isolement élevé et fonctionnement stable à long terme
• Adaptée aux environnements complexes : haute altitude, fortes différences d'altitude, forte sismicité, zones non habitées et zones protégées

Applications typiques

• Projets de transport en ultra‑haute et très haute tension
• Export d'énergie de grande capacité depuis centrales nucléaires, thermiques et de pompage‑stockage
• Renouvellement urbain, galeries techniques intégrées et traversées de terrains difficiles ou de zones protégées

Caractéristiques / spécifications techniques

• Série : GXL5
• Plage de tension : 40,5–1100 kV
• Type de produit : GIL CA (ligne de transmission métallique fermée isolée au gaz)
• Milieu d'isolement : gaz SF6
• Conception : éléments enfermés dans des enveloppes mises à la terre ; assemblage modulaire
• Composants principaux : unités droites, unités d'angle, unités de compensation, système de support
• Courant nominal : jusqu'à 8000 A
• Innovations d'isolement : isolateur à trois colonnes en forme d'haltère ; suppression combinée des particules haute/basse potentialité
• Connexion électrique : structure enfichable avec capot de blindage extérieur
• Fabrication : production standardisée et assemblage modulaire pour le transport et l'installation
• Objectifs qualité : zéro décharge, zéro fuite, mise en service réussie du premier coup, fonctionnement stable à long terme
• Environnements adaptés : haute altitude, grandes différences d'altitude, forte sismicité, zones non habitées et zones protégées
