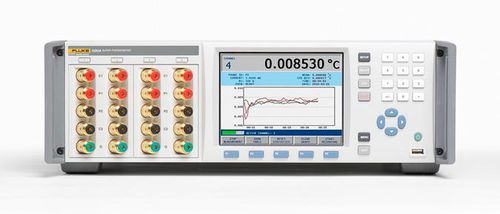

Thermomètre à résistance 159 series

Pt100RTDavec afficheur graphique LCD

Aperçu
Mesures du rapport de résistance (Rx/Rs) ou de la résistance absolue : choisissez le mode adapté. Le 1595A atteint une incertitude de rapport aussi faible que 0,06 ppm pour des rapports proches de l’unité. L'appareil convertit la résistance absolue en température et affiche en °C, °F ou K à l'aide de résistances de référence internes à température contrôlée (1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ). Les références internes sont stabilisées en four à 30 °C avec une stabilité d'environ 10 mK ; stabilité 24 h < 0,25 ppm et exactitude absolue sur un an 4 ppm.

Faible bruit de mesure
Conception réduisant le bruit électrique et l'erreur aléatoire : mesures Rx et Rs simultanées avec inversion de courant et moyennage, doubles ADC parallèles et filtrage passif/actif. La contribution typique de l'incertitude due au bruit peut être aussi faible que 0,00002 °C selon le capteur et les conditions.

Vitesse de mesure
Vitesses d'échantillonnage jusqu'à 1 s (précision totale requiert 2 s). Contrôle utilisateur des paramètres d'échantillonnage et de synchronisation ; affichage distant et contrôle de l'appareil via Ethernet.

Auto-étalonnage du rapport
Procédure automatisée testant ou calibrant la linéarité du rapport de résistance à l'aide des résistances internes tempérées. La routine réalise huit tests de rapport, signale les erreurs de linéarité, s'exécute en ~30 minutes et peut détecter des défauts du circuit de mesure. Option protégée par mot de passe pour appliquer des corrections d'alignement.

Principales caractéristiques

• Précision de rapport jusqu'à 0,06 ppm (1595A) pour rapports proches de 1.
• Compatible SPRT, PRT, RTD et thermistances ; plage 0 Ω à 500 kΩ.
• Auto-étalonnage du rapport pour vérifier/étalonner la linéarité sans équipement externe.
• Références internes tempérées : 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ (four 30 °C).
• Mesures zéro‑puissance automatiques et courants de détection étalonnés pour réduire l'incertitude.
• Fréquences d'échantillonnage jusqu'à 1 s ; 4 entrées PRT/thermistance en face avant ; 2 entrées RS dédiées à l'arrière ; consignation d'environ 80 000 relevés.

Spécifications représentatives
Capacités de mesure : PRT 4 fils, thermistance, résistance, rapport de résistance.
Plage résistances d'entrée : 0 à 500 kΩ.
Intervalle de rapport : 0 à 10.
RS externe admissible : 1 Ω à 10 kΩ.
RS internes : 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ.
Unités d'affichage : Rx/Rs, K, °C, °F, Ω ; résolution 0,1 à 0,000001.
Périodes d'échantillonnage (s) : 1, 2, 5, 10 (2 s requis pour précision totale).
Communications : RS-232, USB, IEEE-488, Ethernet ; écran Full VGA.

Manuels et ressources
Manuel utilisateur, guide de référence, fiche technique, mises à jour du firmware et ressources d'étalonnage disponibles.
