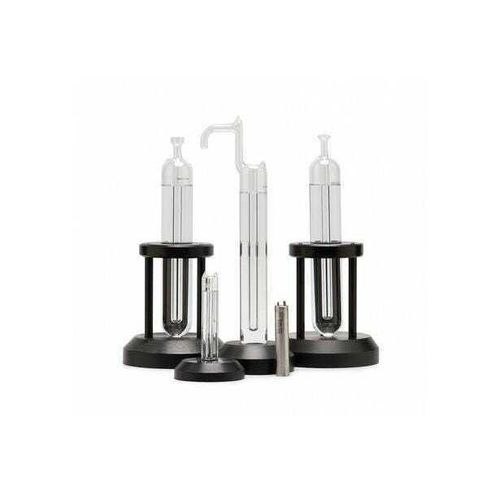

Calibrateur de température 5901A-G

pour capteur de températurepour thermomètred'étalonnage de référence

Points clés

• Cellules TPW simples d'utilisation avec incertitude élargie typique < ±0,0001 °C pour les modèles principaux.
• Disponibles en plusieurs tailles et avec coque en verre borosilicaté ou en silice fondue (quartz).
• Remplies d'eau de mer distillée à la composition isotopique VSMOW.
• Fournissent une référence de température fondamentale et reproductible pour les laboratoires d'étalonnage.

Présentation
La série 5901 est évacuée puis scellée hermétiquement après remplissage avec de l'eau de mer soigneusement distillée correspondant à la composition isotopique Vienna Standard Mean Ocean Water (VSMOW). La fabrication vise à minimiser les contaminations et à préserver l'intégrité isotopique.

Eau lourde
Les isotopes de l'oxygène et de l'hydrogène (notamment 17O, 18O et 2H) influent sur la température du point triple. L'eau de mer est choisie car sa composition isotopique est parmi les plus lourdes courantes. Les décalages dus aux isotopes peuvent atteindre 0,00025 °C ; la contribution d'incertitude liée à VSMOW est inférieure à ±0,000007 °C (≈7 µK) pour les modèles principaux.

Options de vérification isotopique
Possibilité de vérification isotopique par analyse en laboratoire d'un échantillon ou fourniture d'ampoules scellées contenant des échantillons d'eau pour essais indépendants.

Impuretés
Les impuretés entraînent des erreurs TPW supérieures aux variations isotopiques. Les cellules subissent plusieurs distillations et étapes de fabrication contrôlées pour maintenir la pureté. Les cellules en quartz peuvent être remplies directement depuis la distillation pour réduire le risque de contamination.

Verre vs quartz
Les coques en verre borosilicaté sont moins coûteuses mais plus poreuses à long terme ; la silice fondue (quartz) est moins poreuse et plus stable. La dérive typique des cellules en verre est d'environ 0,00006 °C par an.

Tailles et modèles
Les modèles 5901A, 5901C et 5901D (verre ou quartz) offrent 265 mm d'immersion et diffèrent principalement par le diamètre intérieur du puits. Le modèle 5901B-G est une mini-cellule en verre (pour l'appareil 9210) avec immersion plus courte. Des bagues et adaptateurs permettent d'ajuster différents diamètres de thermomètres.

Accessoires
Accessoires : congélateur d'immersion 2031A Quick Stick (glace carbonique/alccol) pour accélérer la formation du manteau de glace sur les grandes cellules, services d'assurance optionnels, et bagues/adaptateurs pour diamètres de sondes.

Modèles (sélection)

• 5901A-G — Cellule TPW, Ø intérieur 12 mm avec poignée, coque verre
• 5901A-Q — Cellule TPW, Ø intérieur 12 mm avec poignée, coque quartz
• 5901C-G — Cellule TPW, Ø intérieur 13,6 mm, coque verre
• 5901C-Q — Cellule TPW, Ø intérieur 14,4 mm, coque quartz
• 5901D-G / 5901D-Q — Cellule TPW, Ø intérieur 12 mm, coque verre ou quartz
• 5901B-G — Cellule TPW, mini, coque verre (pour 9210 Maintenance Apparatus)
• Bagues: 3901-11, 3901-12, 3901-13, 3901-21, 3901-22, 3901-23
• Intercomparaison accréditée : 1904-TPW

Remarques
Divers bains et systèmes de maintenance sont disponibles pour maintenir le point triple sur des périodes prolongées. Des certificats d'essai accrédités peuvent être fournis sous la référence 1904-TPW.

Spécifications techniques

• Incertitude élargie (k=2) : < 0,0001 °C pour la plupart des 5901 ; < 0,0002 °C pour la mini (5901B-G).
• Reproductibilité : 0,00002 °C pour les modèles principaux ; 0,00005 °C pour la mini.
• Exemples de dimensions : 5901A (Ø ext. 50 mm, Ø int. 12 mm, longueur 450 mm) ; 5901C (Ø ext. 60 mm, Ø int. 13,6 mm ou 14,4 mm, longueur 420 mm) ; 5901B (Ø ext. 30 mm, Ø int. 8 mm, longueur 180 mm).
• Profondeur d'immersion (surface de l'eau au fond du puits) : 265 mm pour 5901A/C/D ; 118 mm pour 5901B (mini).
• Matériaux de la coque : verre borosilicaté ou silice fondue (quartz).
• Source d'eau : océan (composition isotopique VSMOW).
• Tolérance dDVSMOW : ±10 ‰ (±1 %) pour les modèles principaux ; ±20 ‰ pour la mini.
• Tolérance d18O VSMOW : ±1,5 ‰ (±0,15 %) pour les modèles principaux ; ±3 ‰ pour la mini.
• Effet d'écart par rapport à VSMOW sur le TPW : ≈ ±7 µK pour les modèles principaux ; ≈ ±14 µK pour la mini.
