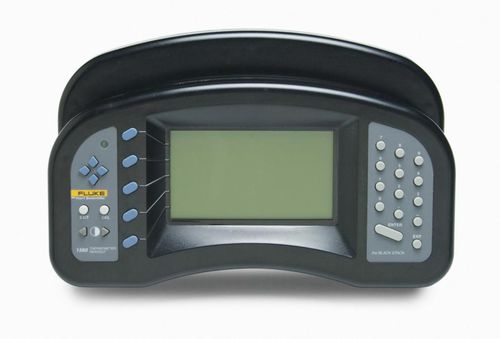

Le Black Stack 1560 est un afficheur thermométrique modulaire et extensible conçu pour la mesure de température de précision, les systèmes d'étalonnage automatisés et l'acquisition multivoies. L'ensemble associe une unité de base (afficheur, processeur, alimentation) à jusqu'à huit modules empilables; chaque module inclut son propre processeur et ses données d'étalonnage internes et est détecté automatiquement par l'unité de base.

Principales caractéristiques

• Architecture modulaire compatible SPRT, RTD/PRT, thermistances et thermocouples
• Extensible jusqu'à 8 modules (jusqu'à 96 entrées séquentielles)
• Fonctionnement en tant que thermomètre de référence (précision selon module pouvant atteindre ±0,0013 °C)
• Mémoire embarquée (stocke les 1000 dernières lectures) et communication RS‑232; option IEEE‑488/GPIB via module 3560
• Écran graphique frontal avec enregistreur type strip‑chart et commandes accessibles

Unité de base
L'unité de base intègre l'affichage principal, le processeur, l'alimentation, les touches de commande et le port RS‑232. Elle fournit l'alimentation et la gestion des communications pour les modules empilés, réalise l'auto‑diagnostic au démarrage et ne nécessite pas d'étalonnage séparé; les caractéristiques de mesure dépendent des modules installés.

Modules disponibles (aperçu)
Chaque module couvre un type de capteur et conserve sa propre calibration. Modules typiques :

• Module SPRT 2560 — 2 voies, RTD/PRT/SPRT 25 Ω et 100 Ω quatre fils; conversions résistance → température ITS‑90 / W(T90) / IPTS‑68 / CVD / polynôme
• Module PRT haute température 2561 — 2 voies, HTPRT/RTD basse résistance, applications jusqu'à 1200 °C
• PRT Scanner 2562 — 8 voies pour PRT/RTD 100 Ω (2/3/4 fils)
• Modules PRT 1000 Ω 2567 (2 voies) & 2568 (8 voies)
• Module thermistance étalon 2563 — 2 voies, thermistances basse dérive
• Thermistor Scanner 2564 — 8 voies
• Module thermocouple précision 2565 — 2 voies, compensation de jonction froide interne
• Thermocouple Scanner 2566 — 12 voies, accepte K, J, T, S, R, B, E, N
• Module communication étendue 3560 — ajoute GPIB (IEEE‑488), interface imprimante Centronics et sortie analogique

Détails Module SPRT
Le module SPRT 2560 propose deux entrées quatre fils pour SPRT/PRT 25 Ω et 100 Ω avec précision de référence (0 Ω–400 Ω). Il prend en charge la mesure directe de résistance et plusieurs méthodes de conversion en température; deux canaux permettent des comparaisons entre sondes de référence.

Acquisition de données et logiciel
La mémoire embarquée conserve les 1000 dernières lectures avec horodatage. Les données peuvent être transférées via RS‑232. Le logiciel Fluke Calibration LogWare (modèle 9935) fournit l'enregistrement multivoies, l'analyse graphique et statistique, les alarmes, les départs différés et les intervalles d'enregistrement configurables. L'écran gère l'enregistrement graphique avec ajustement automatique de l'échelle verticale.

Conception et ergonomie
Les modules s'enfichent à l'arrière de l'unité de base; chaque module contient sa calibration, ce qui permet d'ajouter ou d'échanger des modules sans recalibrer l'ensemble. Le panneau avant donne accès à la programmation et les connexions sont accessibles pour une utilisation en laboratoire ou en atelier.

Applications
Convient à la métrologie de référence, aux systèmes d'étalonnage automatisés, aux mesures de laboratoire et industrielles de haute précision, à l'acquisition multivoies et aux tâches de vérification (y compris la vérification d'équipements biomédicaux).

Caractéristiques / spécifications techniques

• Modèle (unité de base) : 1560 — Alimentation 100–240 VAC, 50/60 Hz; Écran : LCD graphique 4,25" x 2,25" avec rétroéclairage LED
• Modules pris en charge : jusqu'à 8 (séquencement automatique 1–96 voies)
• Communication : RS‑232 standard; option IEEE‑488 (GPIB) via module 3560
• Mémoire : stockage des 1000 dernières lectures avec date/heure; mémoire non volatile pour séquence de voies et coefficients de sonde
• Temps d'échantillonnage minimum : 2 secondes
• Module SPRT 2560 : 2 voies, 0 Ω–400 Ω, précision résistance ±20 ppm, équivalent température ≈ ±0,005 °C à 0 °C, résolution résistance 0,0001 Ω, résolution température 0,0001 °C
• Module PRT haute température 2561 : 2 voies, 0 Ω–25 Ω, température jusqu'à 1200 °C, précision ≈ ±0,013 °C à 0 °C
• PRT Scanner 2562 : 8 voies, 0 Ω–400 Ω, précision température ≈ ±0,01 °C à 0 °C
• Module thermistance étalon 2563 : 2 voies, précision température ±0,0013 °C à 0 °C
• Thermistor Scanner 2564 : 8 voies, précision ±0,0025 °C à 0 °C
• Module thermocouple 2565 : 2 voies, mV −10 à 100 mV, précision mV ±0,002 mV, précision température ±0,05 °C (CJC externe)
• Thermocouple Scanner 2566 : 12 voies, précision mV ±0,004 mV, précision température ±0,1 °C (CJC externe)
• Module de communication étendue 3560 : GPIB (IEEE‑488), interface imprimante Centronics, sortie analogique ±1,25 VDC
