Capteur de température Pt100 5606

à résistance de platineà immersionfils nus

Présentation

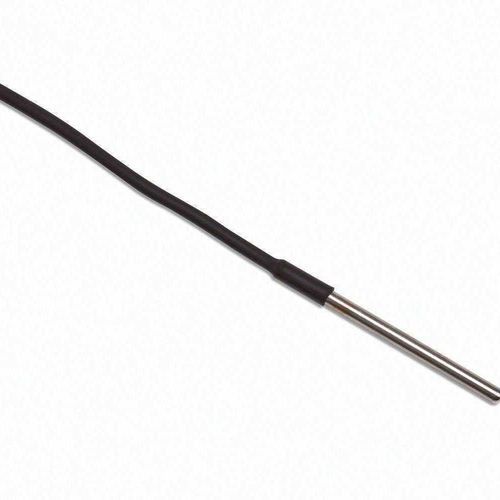

Le Fluke 5606 Full Immersion Platinum Resistance Thermometer (PRT) est une sonde ultra‑compacte conçue pour une immersion totale — y compris la jonction de transition et les fils conducteurs — sur une plage de -200 °C à 160 °C. La sonde présente une gaine de 50 mm, un diamètre de 3,1 mm, un élément détecteur de précision 100 Ω (alpha = 0,00385) et des fils en cuivre émaillé à conducteur unique, associés à un joint anti‑humidité pour une stabilité à long terme en environnements exigeants.

Principales fonctions

• Plage d'utilisation : -200 °C à 160 °C.
• Performances d'étalonnage jusqu'à ±0,05 °C selon point et option d'étalonnage.
• Immersion totale réelle : la jonction de transition et les fils sont conçus pour supporter la plage complète ; aucun calcul d'immersion minimale nécessaire pour les usages d'immersion totale.
• Fils en cuivre émaillé à conducteur unique pour limiter l'effet de mèche d'humidité par rapport aux fils torsadés.
• Joint de sonde dédié empêchant l'entrée d'humidité.
• Géométrie compacte : gaine 50 mm, diamètre 3,1 mm ; élément détecteur placé près de la pointe pour une réponse rapide en espaces confinés.
• Étalonnage accrédité NVLAP disponible (recommandé pour traçabilité et procédures de qualification).
• Compatibilité démontrée avec fluides caloporteurs et températures extrêmes (ex. azote liquide) sans perte d'intégrité de la jonction de transition.

Applications et avantages

• Étalonnage et validation de capteurs dans congélateurs de laboratoire/bio‑congélateurs, autoclaves, fours et chambres d'essai.
• Procédures IQ/OQ/PQ et cartographie de température.
• Enregistrements et acquisition de données en enceintes à température contrôlée.
• Passage par des ouvertures étroites (fils ≤ 0,2 mm de diamètre) comme les portes de congélateur avec perte thermique minimale.

Caractéristiques techniques

• Modèle : 5606 Full Immersion PRT.
• Plage de température : -200 °C à 160 °C.
• Résistance nominale à 0,01 °C : 100 Ω ± 0,1 Ω.
• Alpha : 0,00385 Ω/Ω/°C.
• Exemples de précision : ±0,04 °C à 0,01 °C ; ±0,06 °C à 160 °C (voir options d'étalonnage).
• Répétabilité court terme : ±0,03 °C à 0,01 °C ; ±0,04 °C à 160 °C.
• Dérive (100 h à T maxi) : ±0,03 °C à 0,01 °C ; ±0,04 °C à 160 °C.
• Hystérésis : ±0,015 °C.
• Longueur de gaine : 50 mm ± 5 mm.
• Diamètre de gaine : 3,1 mm ± 0,1 mm.
• Matériau de la gaine : acier inoxydable 316.
• Jonction de transition : conçue pour -200 °C à 160 °C (immersion totale).
• Longueur/position du capteur : 30 mm ± 3 mm ; capteur situé à ~3 mm de la pointe.
• Résistance d'isolement minimale : 20 MΩ à 23 °C.
• Profondeur d'immersion : immersion totale autorisée (milieux liquides et secs).
• Temps de réponse (ASTM E 644) : typ. 12 s.
• Auto‑chauffage (bain 0 °C) : ±0,003 °C.
• Fils de sortie : cuivre émaillé, longueur 2,4 m ; température max 160 °C.
• Étalonnage : non inclus ; étalonnage NVLAP accrédité disponible (voir informations de commande).
• Exemples d'incertitudes d'étalonnage (code labo 200348‑0) : -197 °C : 0,03 °C ; -38 °C : 0,03 °C ; 0 °C : 0,03 °C ; 100 °C : 0,045 °C ; 157 °C : 0,05 °C.
• Tolérance sans étalonnage (référence) : ASTM E1137 Grade A : ±[0,13 + 0,0017|t|] °C.
• Coefficients recommandés (utiliser R0 du certificat) : A = 3.9083×10⁻³, B = −5.775×10⁻⁷, C = −4.183×10⁻¹².
