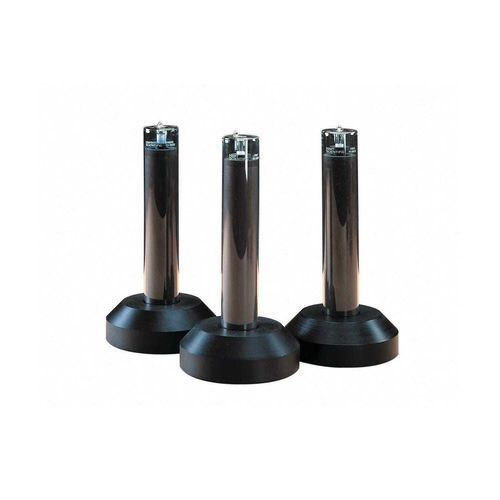

Calibrateur de température 5900E

pour capteur RTDpour capteur de températurepour thermomètre

Points clés

• Cellules à point de congélation en métal fabriquées avec des échantillons métalliques de pureté ≥ 99,9999 % (souvent 99,99999 %).
• Couverture ITS-90 complète allant de l'argon au cuivre, y compris options TPW et gallium.
• Plateaux stables et longue durée (gallium : semaines ; TPW : mois avec entretien approprié).
• Fournies avec un certificat d'analyse de pureté du métal ; intercomparaisons accréditées disponibles.

Présentation du produit

• Les cellules à point fixe ITS-90 fournissent une réalisation de référence primaire proche des températures de congélation théoriques pour des calibrations de température haute précision.
• Les cellules Fluke Calibration sont fabriquées en salles ultra-propres avec creusets en graphite haute densité et pureté, et enveloppes en quartz ou acier inoxydable scellées, évacuées puis remplies d'argon de haute pureté ; l'étanchéité est réalisée au point de congélation et la pression d'argon est mesurée et enregistrée pour corrections précises.
• Les cellules traditionnelles subissent des courbes de fusion-congélation et une analyse de pente ; intercomparaisons optionnelles avec des références Fluke disponibles.

Cellules au gallium

• Cellule 5943 : enveloppe en acier inoxydable contenant du gallium haute pureté (99,99999 %) dans une enveloppe composite et remplie d'argon à une atmosphère standard à la température de fusion.
• Conception adaptée à l'expansion (~3,1 %) lors de la solidification, murs flexibles non perméables ; pas de pompage/recâblage régulier requis.
• Incertitude typique : 0,1 mK (k=2) ; maintien garanti d'une incertitude < 0,1 mK pendant au moins cinq ans si utilisé conformément aux instructions.
• L'entretien et la réalisation automatisée avec l'appareil 9230 permettent des plateaux de fusion jusqu'à huit jours et une automatisation hebdomadaire.

Cellules à point triple de l'eau (TPW)

• Les cellules TPW résolvent les limites des bains de glace classiques (gradients, pureté, répétabilité) et sont couramment utilisées pour la réalisation ITS-90 proche de 0,01 °C.
• Les cellules TPW traditionnelles Fluke dépassent les spécifications d'incertitude publiées de ±0,0001 °C en pratique de laboratoires nationaux.
• Les manteaux de glace peuvent être formés avec de la neige carbonique, LN2 ou congélateurs d'immersion et peuvent durer jusqu'à deux mois lorsqu'ils sont entretenus dans des bains Fluke compatibles (7012 ou 7312).

Cellules métalliques ouvertes

• Les cellules ouvertes en quartz utilisent les mêmes matériaux de haute pureté et techniques que les cellules scellées, mais intègrent une vanne de qualité pour la gestion précise de la pression.
• Permettent évacuation, charge/purge en gaz inerte et application d'une pression régulée pour minimiser les incertitudes liées aux corrections de pression — adaptées aux applications exigeantes température vs. pression et aux calibrations SPRT de précision.
• Caractéristiques de conception : hauteur prolongée pour accès à la vanne, isolation en laine de quartz pure, disques en graphite de haute pureté pour limiter les pertes thermiques et optimiser les gradients verticaux.
• Diamètre extérieur typique : 50 mm ; hauteurs totales variables selon le modèle (voir tableau des spécifications).

Tableau des spécifications (lignes sélectionnées)
Spécifications
Model | Fixed Point | Style | Assigned Value (°C) | Outside Diameter | Inside Diameter | Total Outside Cell Height | Depth‡ | Cell Uncertainty (mK, k=2) | Certification (mK, k=2)†
5900E | Mercury | Stainless Steel | −38.8344 | 31 mm | 8.2 mm | 470 mm | 200 mm | 0.2 | 0.25
5904 | Indium | Traditional Quartz Glass | 156.5985 | 48 mm | 8 mm | 285 mm | 195 mm | 0.7 | 0.7
5905 | Tin | Traditional Quartz Glass | 231.928 | 48 mm | 8 mm | 285 mm | 195 mm | 0.5 | 0.8
5906 | Zinc | Traditional Quartz Glass | 419.527 | 48 mm | 8 mm | 285 mm | 195 mm | 0.9 | 1.0
5907 | Aluminum | Traditional Quartz Glass | 660.323 | 48 mm | 8 mm | 285 mm | 195 mm | 1.3 | 1.8
5908 | Silver | Traditional Quartz Glass | 961.78 | 48 mm | 8 mm | 285 mm | 195 mm | 2.4 | 4.5
5909 | Copper | Traditional Quartz Glass | 1084.62 | 48 mm | 8 mm | 285 mm | 195 mm | 10.1 | 12.0
5924 | Indium | Open Quartz Glass | 156.5985 | 50 mm | 8 mm | 596 mm | 195 mm | 0.7 | 0.7
5925 | Tin | Open Quartz Glass | 231.928 | 50 mm | 8 mm | 596 mm | 195 mm | 0.5 | 0.8
5926 | Zinc | Open Quartz Glass | 419.527 | 50 mm | 8 mm | 596 mm | 195 mm | 0.9 | 1.0
5927A-L | Aluminum | Open Quartz Glass (long) | 660.323 | 50 mm | 8 mm | 696 mm | 195 mm | 1.3 | 1.8
5927A-S | Aluminum | Open Quartz Glass (short) | 660.323 | 50 mm | 8 mm | 596 mm | 195 mm | 1.3 | 1.8
5928 | Silver | Open Quartz Glass | 961.78 | 50 mm | 8 mm | 696 mm | 195 mm | 2.4 | 4.5
5929 | Copper | Open Quartz Glass | 1084.62 | 50 mm | 8 mm | 696 mm | 195 mm | 10 | 12.0
5943 | Gallium | Stainless Steel | 29.7646 | 38.1 mm | 8.2 mm | 250 mm | 168 mm | 0.1 | 0.1
† Les valeurs d'incertitude de certification peuvent varier légèrement. ‡ La profondeur est mesurée du fond du puits du thermomètre au sommet du matériau de référence pur.

Caractéristiques / spécifications techniques

• Famille : cellules métalliques ITS-90 couvrant de l'argon au cuivre.
• Pureté typique des échantillons métalliques : ≥99,9999 % (six 9s), souvent 99,99999 % (sept 9s).
• Styles : acier inoxydable scellé, quartz traditionnel scellé, quartz ouvert (variantes longues/courtes) et gallium en boîtier métallique.
• Valeurs ITS-90 représentatives : Mercure −38.8344 °C ; Indium 156.5985 °C ; Étain 231.928 °C ; Zinc 419.527 °C ; Aluminium 660.323 °C ; Argent 961.78 °C ; Cuivre 1084.62 °C ; Gallium 29.7646 °C.
• Diamètre extérieur typique : 31–50 mm ; diamètre intérieur ≈ 8–8.2 mm.
• Hauteur totale : cellules traditionnelles ≈ 285–470 mm ; variantes ouvertes/longues jusqu'à ≈ 696 mm ; cellules argent/cuivre scellées ≈ 700 mm.
• Profondeur (puits du thermomètre au réf.) : valeurs d'exemple 168–200 mm selon le modèle.
• Exemples d'incertitude (k=2) : de 0.1 mK (gallium) à 12.0 mK (cuivre) selon le point fixe et le modèle.
• Livrées avec certificat d'analyse de pureté ; analyses fond/melt-freeze et pente réalisées sur cellules traditionnelles ; intercomparaisons optionnelles disponibles.
