Calibrateur de température 7196B

pour capteur RTDpour thermomètrede haute précision

Présentation du produit
Le point d'ébullition nominal de l'azote est –196 °C à une atmosphère. Le point triple défini de l'argon est –189,3442 °C. La différence entre le point d'ébullition de l'azote et le point triple de l'argon peut être corrigée mathématiquement, permettant des étalonnages de comparaison avec une incertitude réalisable inférieure à 2 mK par rapport au point triple réel de l'argon.

Conception et modèles

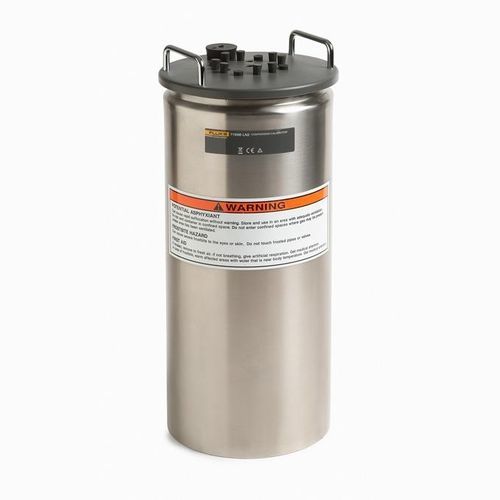

Les étalonneurs de comparaison LN₂ Fluke Calibration sont composés d'un flacon Dewar en acier inoxydable, étanche sous vide, d'un bloc en cuivre haute pureté et d'un couvercle à ajustement précis. Le Dewar est rempli d'azote liquide et le bloc en cuivre y est suspendu ; un thermomètre à résistance en platine standard (SPRT) est inséré dans le bloc et comparé au SPRT étalonné de l'utilisateur pour l'étalonnage.

• 7196B-4 : quatre puits internes de 8 mm (0,32") de diamètre.
• 7196B-13 : cinq puits internes de 8 mm (0,32") et huit puits de 6,35 mm (0,25").

Principales caractéristiques

• Permet des étalonnages de comparaison à coût réduit à –196 °C.
• Incertitude de mesure typiquement < 2 mK par rapport au point triple de l'argon.
• Conception mécanique simple : Dewar sous vide, bloc en cuivre haute pureté et couvercle de précision pour des profondeurs d'immersion répétables.

Mode d'emploi
L'appareil utilise un bloc en cuivre immergé dans l'azote liquide ; un SPRT placé dans un puits thermique du bloc est comparé à un SPRT de référence étalonné pour réaliser des étalonnages de comparaison cryogéniques. L'unité est destinée aux travaux d'étalonnage en laboratoire et nécessite un SPRT de référence étalonné ainsi qu'une manipulation appropriée des cryogènes.

Spécifications techniques

• Famille de modèles : 7196B LN₂ Comparison Calibrator (variantes : 7196B-4, 7196B-13)
• Température nominale : –196 °C (à 1 atm ; varie selon la pression atmosphérique)
• Puits thermiques : 7196B-4 = quatre puits I.D. 8 mm (0,32") ; 7196B-13 = cinq puits I.D. 8 mm (0,32") + huit puits I.D. 6,35 mm (0,25")
• Profondeurs d'immersion : 275 mm du dessus du couvercle jusqu'au fond du puits ; 150 mm d'immersion dans le bloc en cuivre
• Dimensions extérieures (Ø x hauteur) : 168 mm x 406 mm (6,6 in x 16 in)
• Stabilité de température : typiquement < 2 mK sur 20 minutes (dépend de la stabilité de la pression atmosphérique)
• Uniformité de température : <0.0004 °C
• Volume : 5,47 litres (1,45 gallons)
• Principe de fonctionnement : Dewar sous vide avec bloc en cuivre haute pureté ; SPRT inséré dans le bloc pour étalonnage de comparaison
• Remarque : la température d'équilibre varie avec la pression atmosphérique (dT/dp ≈ 0,085 mK/Pa) ; la stabilité réelle dépend de la stabilité de la pression
