Thermomètre à sonde 5686-B

à résistance de platineRTDsans affichage

Résumé du produit

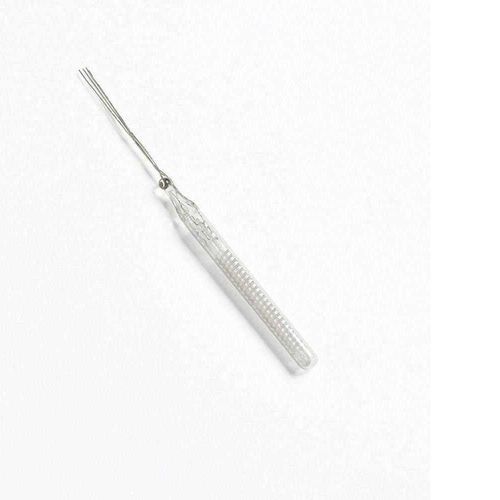

Le Fluke 5686‑B est un thermomètre à résistance platine standard (SPRT) à capsule de verre conforme à ITS‑90, conçu pour la conversion température → résistance. Plage de fonctionnement : −260 °C (13 K) à 232 °C (505 K). La petite capsule en verre permet l'immersion totale, réduit les flux thermiques et convient aux étalonnages en bain et aux cellules à point fixe. L'élément sensible est un fil de platine de haute pureté enroulé à la main sur un cadre en silice fondue ; la capsule est scellée sous hélium de haute pureté pour assurer la stabilité à long terme.

Principales fonctions

• SPRT à capsule de verre miniature adapté aux travaux de métrologie nécessitant des sondes courtes et entièrement immergeables.
• Large plage de température : −260 °C à 232 °C, stabilité typique 0,001 °C sur 100 °C.
• Dimensions compactes (5,8 mm × 56 mm) pour l'utilisation en cellules, en cryogénie et en espaces confinés.
• Construction SPRT véritable : fil de platine de haute pureté enroulé à la main sur cadre en silice fondue exempt de contraintes.

Caractéristiques détaillées

• Conformité ITS‑90 – Conçu pour répondre à l'Échelle de Température Internationale 1990 avec les rapports de résistance spécifiés :
  • W(302,9146 K) ≥ 1,11807
  • W(234,3156 K) ≤ 0,844235
• Plage de température étendue – Fonctionne de températures cryogéniques (13 K / −260 °C) à 232 °C (505 K).
• Conception compacte, entièrement immergeable – Ø 5,8 mm × 56 mm ; limite les flux thermiques et permet l'immersion totale dans les bains et cellules.
• Prêt pour étalonnages aux points fixes – Compatibilité pour étalonnages de −200 °C à 232 °C.
• Faible auto‑échauffement et grande reproductibilité – Auto‑échauffement au point triple de l'eau < 0,002 °C (1 mA) ; reproductibilité ±0,001 °C ou mieux.

Caractéristiques / spécifications

• Modèle : 5686‑B
• Plage de températures : −260 °C à 232 °C (13 K à 505 K)
• R_TPW nominal : 25,5 Ω
• Rapport de résistance : W(302,9146 K) ≥ 1,11807 ; W(234,3156 K) ≤ 0,844235
• Taux de dérive : < 0,005 °C par an (toute la plage)
• Auto‑échauffement au TPW : < 0,002 °C (1 mA)
• Reproductibilité : ±0,001 °C ou mieux
• Dérive R_TPW après cyclage thermique : < 0,001 °C
• Gaz de remplissage : hélium
• Fils de sortie : quatre fils en platine, 30 mm de long
• Dimensions : Ø 5,8 mm × 56 mm

Applications et avantages

• Adapté aux travaux d'étalonnage primaire, y compris cryogénie et cellules d'immersion à point fixe.
• Alternative compacte aux SPRT à tige longue lorsque l'immersion totale et l'espace limité sont requis.
• Conçu pour un faible auto‑échauffement, une dérive minimale et une reproductibilité prouvée, pour les laboratoires de métrologie.
