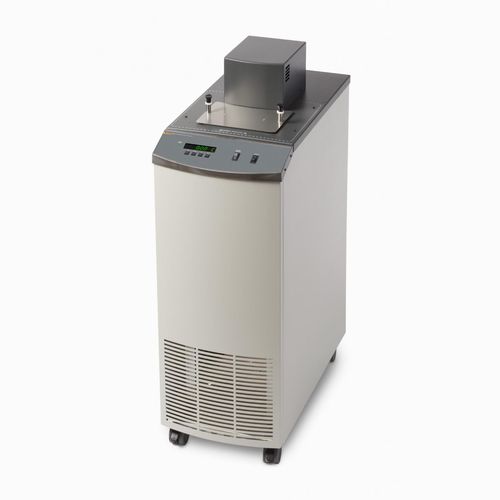

Bain d'étalonnage haute température 6331

basse températureultra-basse températurepour capteur de température

Présentation
La série de bains compacts à puits profond Fluke Calibration (modèles 6331, 7341, 7381) est conçue pour l'étalonnage précis de sondes longues (PRT, SPRT) et de thermomètres à dilatation de liquide (LIG). Chaque unité dispose d'un réservoir profond de 457 mm, d'une ouverture de service 120 x 172 mm et nécessite environ 15,9 L de fluide, permettant l'étalonnage simultané de plusieurs capteurs tout en limitant la consommation de fluide.

Principales fonctions

• Trois modèles couvrant des plages de température allant de −80 °C à 300 °C (selon modèle).
• Grande stabilité et homogénéité de température (stabilité jusqu'à ±0,005 °C ; homogénéité jusqu'à ±0,007 °C à points spécifiés).
• Immersion 457 mm avec seulement 15,9 L de fluide ; kit LIG optionnel porte la profondeur utile à 482 mm.
• Contrôleur numérique offrant une saisie de consigne haute résolution et gestion automatique de la réfrigération.

Modèles

• 6331 — Bain compact à puits profond, 35 °C à 300 °C.
• 7341 — Bain compact à puits profond, −45 °C à 150 °C.
• 7381 — Bain compact à puits profond, −80 °C à 110 °C.

Kit LIG et accessoires (optionnels)
Le kit optionnel pour thermomètres à dilatation de liquide comprend un tube élévateur de niveau, un carrousel pour jusqu'à 10 thermomètres LIG et une loupe frontale 8X pour l'observation du ménisque. Un réservoir de trop‑plein récupère l'excédent et un drain facilite la vidange.

Performance et contrôle
Le système de contrôle Fluke Calibration gère automatiquement le chauffage et la réfrigération : il active la cuisson frigorifique pour accélérer le refroidissement et la coupe pour permettre un réchauffement rapide. Les niveaux de réfrigération sont équilibrés pour optimiser la stabilité à la consigne. Temps de stabilisation typique : 15–20 minutes ; temps de montée/descente variables selon le modèle (voir spécifications).

Automatisation et connectivité
Les unités se connectent aux afficheurs Fluke Calibration et au logiciel MET/TEMP II pour automatiser les étalonnages de sondes. L'automatisation multi‑capteurs est prise en charge via le 1586A Super‑DAQ ou des interfaces compatibles.

Documentation et manutention
Chaque appareil est livré avec un rapport d'essai incluant une heure de données de stabilité et la vérification de la précision du point de consigne. Les pièces en contact avec le fluide sont en acier inoxydable 304. Les valeurs d'alimentation et la configuration électrique dépendent du modèle et de la région : préciser la tension requise à la commande.

Caractéristiques techniques (extrait)

• Plages : 6331 : 35 °C à 300 °C ; 7341 : −45 °C à 150 °C ; 7381 : −80 °C à 110 °C.
• Stabilité (exemples) : 6331 : ±0,007 °C à 100 °C (huile 5012) ; 7341 : ±0,005 °C à −45 °C (éthanol) ; 7381 : ±0,005–±0,006 °C à points spécifiés.
• Uniformité (exemples) : 6331 : ±0,007 °C à 100 °C ; 7341/7381 : ±0,007 °C à plusieurs points de référence.
• Profondeur d'immersion : 457 mm (482 mm avec kit LIG).
• Orifice de service : 120 x 172 mm.
• Volume de fluide : ~15,9 L.
• Résolution de consigne : 0,01° (0,00018° mode haute résolution) ; affichage 0,01°.
• Temps de stabilisation typique : 15–20 minutes.
• Dimensions (H x L x P) : 1067 x 356 x 788 mm (orifice de réservoir à 940 mm du sol).
• Poids : 6331 : 41 kg ; 7341 : 68 kg ; 7381 : 91 kg.
• Automatisation : compatible 1586A Super‑DAQ et MET/TEMP II.
