Système d'acquisition de données de température 1586A series

de tensionbenchtoppour laboratoire

Présentation

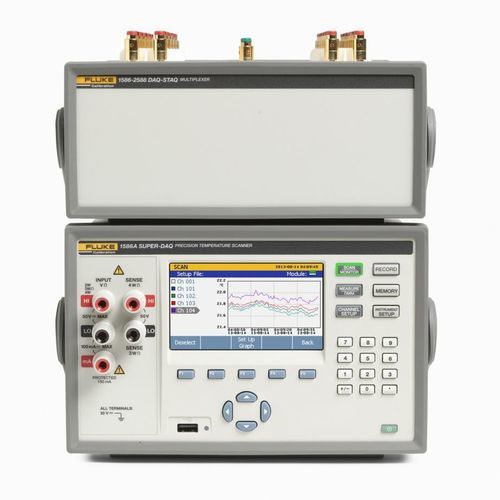

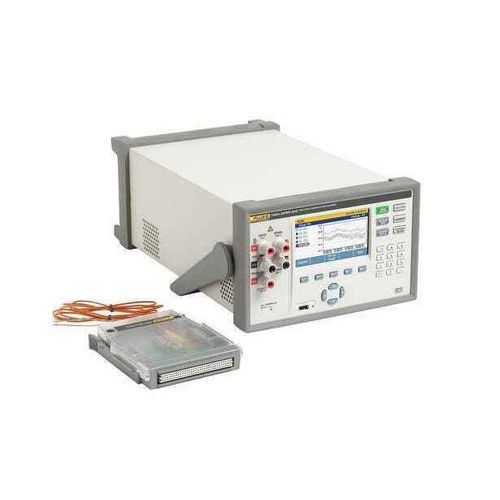

Le Fluke 1586A Super-DAQ collecte des mesures de température et des mesures électriques horodatées pour techniciens, ingénieurs et équipes qualité afin de vérifier le contrôle des procédés, réaliser des cartographies thermiques, étalonner des capteurs et appuyer la R&D ou le dépannage. Les données et statistiques sont disponibles en tableau et jusqu’à quatre voies peuvent être tracées simultanément sur l’instrument pour une évaluation rapide avant analyse PC.

Principales fonctions

• Mesure de thermocouples, PRT/RTD, thermistances, tension DC, courant DC et résistance avec jusqu’à 45 canaux analogiques (selon configuration).
• Performances métrologiques : PRTs jusqu’à ±0,005 °C (avec multiplexeur DAQ-STAQ), thermocouples typ. ≈±0,5 °C, thermistances jusqu’à ±0,002 °C.
• Taux d’échantillonnage jusqu’à 10 voies/s pour applications haute vitesse.
• Quatre modes : Scan, Monitor, Measure, DMM ; tendance couleur en temps réel pour 4 voies.
• Mémoire non volatile interne et transfert USB/LAN ; profils utilisateur/administrateur pour protection et traçabilité des données.
• Prise en charge d’étalonnages automatisés lorsqu’il est connecté à des sources de température et multiplexeurs.

Applications

• Cartographie thermique et validation de température
• Étalonnage de capteurs de procédé et étalonnage laboratoire/plan de travail de PRT/RTD, thermistances et thermocouples
• Surveillance de production, R&D, aérospatial, automobile, pharmaceutique, biotechnologie et agroalimentaire

Modes de fonctionnement et ergonomie

• Scan : balayage séquentiel des canaux selon tests définis
• Monitor : visualisation d’un canal pendant le balayage
• Measure : enregistrement sur un canal sans fichier de test préconfiguré
• DMM : le canal frontal fonctionne comme un multimètre de table (tension DC, courant DC, résistance 2/4 fils)
• Graphiques temps réel : tracé jusqu’à 4 canaux, zoom et mode historique pour consultation instrumentale

Données, connectivité et sécurité

• Mémoire interne : ~20 Mo flash pour données/configurations ; RAM balayage ~75 000 lectures horodatées
• USB Host (Type A) pour périphériques FAT32 (jusqu’à 32 Go) ; USB Device (Type B) avec SCPI pour contrôle/transfert
• LAN : Ethernet 10/100 (TCP/IP, SCPI) ; RS-232 (DE-9) pour commande de sources et automatisation
• Profils utilisateur/administrateur et fonctions de protection des données pour traçabilité

Spécifications générales (extrait)

• Tension secteur : 100 V (90–110 V), 120 V (108–132 V), 220 V (198–242 V), 240 V (216–264 V)
• Fréquence : 47–440 Hz ; Consommation : 36 VA crête (24 W moyenne)
• Température de fonctionnement : 0 °C à 50 °C (précision totale 18–28 °C) ; stockage −20 °C à 70 °C
• Capacité canaux : total analogique 45 ; tension/résistance 41 ; courant 5 ; E/S numériques 8 bits
• Dimensions : H 150 mm × L 245 mm × P 385 mm ; poids typique 6 kg
• Conformité : CE, CSA, IEC 61010 3e édition

Spécifications de mesure (extrait)

• Taux de balayage : rapide jusqu’à 10 voies/s (0,1 s/voie) ; moyen 1 voie/s ; lent 4 s/voie
• Résolution d’affichage : jusqu’à 6 1/2 chiffres (variable selon capteur et plage)
• PRT/RTD : plage −200 °C à 1200 °C (selon capteur) ; exemples de précision : PRT ±0,005 °C (avec DAQ-STAQ)
• Thermistances : plage −200 °C à 400 °C ; précisions typiques jusqu’à ±0,002 °C
• Thermocouples : plage −270 °C à 2315 °C ; précisions typiques ≈±0,5 °C (selon module)
• Tension/courant/résistance DC : plages et protections jusqu’à 50 V ; courant ±100 μA à ±100 mA ; résistance selon plage module

Capacités incluses et accessoires (aperçu)

• Support pour multiplexeur DAQ-STAQ et modules High-Capacity internes
• Canaux mathématiques (jusqu’à 20) pour opérations arithmétiques et polynomiales
• Déclencheurs : intervalle, externe, alarme, distant, manuel, séquences automatisées
• Accessoires typiques : multiplexeurs, modules d’entrée, kits rack, kits d’étalonnage et logiciels
