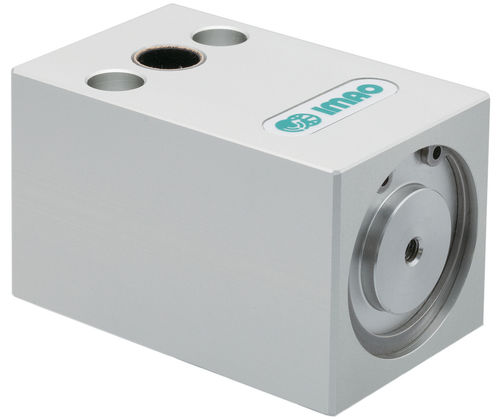

Unité de bridage actionnée pneumatiquement PSLC-M

pneumatiqueà ressortd'arbre

Overview
Les pinces de blocage d'arbre pneumatiques PSLC-M permettent un verrouillage rapide et sûr des arbres coulissants et des broches après réglage de position. Le serrage s'effectue par ressort lorsque l'air est coupé et le desserrage par action pneumatique lorsque l'air est fourni, garantissant la force de serrage même en cas de fuite d'air. Les versions PSLC-M-S acceptent le montage de capteurs pour contrôler l'état de serrage. Corps et capot en aluminium anodisé 5052A ; arbre de serrage en acier 1045 avec finition nickel chimique.

Product types

• PSLC — Pince de blocage d'arbre pneumatique, corps en aluminium
• PSLC-M-S — Version avec support de capteur pour PSLC (capteur fourni séparément)

Parts / Variants (specifications)

• PSLC10-3M | Type A | D : 10 mm | L : 80 mm | L1 : 60 mm | W : 50 mm | W1 : 32 mm | H : 50 mm | H1 : 41 mm | M : M6 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 4.5 Lbs | Charge de glissement : 180 Lbs | Arbre adapté Ø : 10 mm
• PSLC10-3M-S | Type B | D : 10 mm | L : 80 mm | L1 : 60 mm | W : 50 mm | W1 : 32 mm | H : 80 mm | H1 : 41 mm | M : M6 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 4.5 Lbs | Charge de glissement : 180 Lbs | Arbre adapté Ø : 10 mm
• PSLC12-3M | Type A | D : 12 mm | L : 80 mm | L1 : 60 mm | W : 50 mm | W1 : 32 mm | H : 50 mm | H1 : 41 mm | M : M6 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 6.5 Lbs | Charge de glissement : 180 Lbs | Arbre adapté Ø : 12 mm
• PSLC12-3M-S | Type B | D : 12 mm | L : 80 mm | L1 : 60 mm | W : 50 mm | W1 : 32 mm | H : 50 mm | H1 : 41 mm | M : M6 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 6.5 Lbs | Charge de glissement : 180 Lbs | Arbre adapté Ø : 12 mm
• PSLC16-3M | Type A | D : 16 mm | L : 95 mm | L1 : 70 mm | W : 63 mm | W1 : 42 mm | H : 63 mm | H1 : 53 mm | M : M8 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 15.5 Lbs | Charge de glissement : 360 Lbs | Arbre adapté Ø : 16 mm
• PSLC16-3M-S | Type B | D : 16 mm | L : 95 mm | L1 : 70 mm | W : 63 mm | W1 : 42 mm | H : 63 mm | H1 : 53 mm | M : M8 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 15.5 Lbs | Charge de glissement : 360 Lbs | Arbre adapté Ø : 16 mm
• PSLC20-3M | Type A | D : 20 mm | L : 95 mm | L1 : 70 mm | W : 63 mm | W1 : 42 mm | H : 63 mm | H1 : 53 mm | M : M8 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 17.0 Lbs | Charge de glissement : 360 Lbs | Arbre adapté Ø : 20 mm
• PSLC20-3M-S | Type B | D : 20 mm | L : 95 mm | L1 : 70 mm | W : 63 mm | W1 : 42 mm | H : 63 mm | H1 : 53 mm | M : M8 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 17.0 Lbs | Charge de glissement : 360 Lbs | Arbre adapté Ø : 20 mm
• PSLC25-3M | Type A | D : 25 mm | L : 130 mm | L1 : 95 mm | W : 80 mm | W1 : 56 mm | H : 80 mm | H1 : 65 mm | M : M10 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 25.8 Lbs | Charge de glissement : 500 Lbs | Arbre adapté Ø : 25 mm
• PSLC25-3M-S | Type B | D : 25 mm | L : 130 mm | L1 : 95 mm | W : 80 mm | W1 : 56 mm | H : 80 mm | H1 : 65 mm | M : M10 | Pression d'air de service : 43–100 Lbs | Couple de maintien : 25.8 Lbs | Charge de glissement : 500 Lbs | Arbre adapté Ø : 25 mm

Technical specifications

• Mécanisme de serrage : serrage par ressort à l'arrêt de l'air ; desserrage pneumatique à l'alimentation en air (empêche la perte de force due aux fuites d'air).
• Compatibilité capteur : la version PSLC-M-S permet le montage de capteurs pour détecter l'état de serrage ; supports fournis pour l'installation.
• Matériau corps et capot : aluminium anodisé 5052A.
• Matériau et finition de l'arbre de serrage : acier 1045, nickel chimique.
• Diamètres d'arbre disponibles : 10, 12, 16, 20, 25 mm (selon modèle).
• Pression d'air de service (voir tableau) : généralement 43–100 Lbs (selon modèle).
• Couple de maintien (voir tableau) : 4.5–25.8 Lbs selon le modèle.
• Capacité de charge en glissement (voir tableau) : 180–500 Lbs selon le modèle.
• Taraudages de fixation (M) : M6, M8, M10 selon le modèle.
