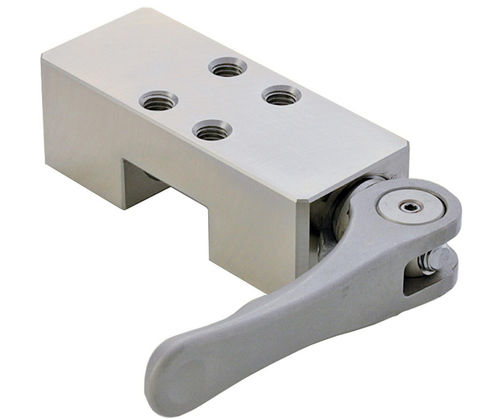

Dispositif de verrouillage LSM series

Présentation
Verrouillez et déverrouillez rapidement un arrêt sur rail linéaire sans outils grâce à la poignée à verrou coulissant LSM. Le mécanisme assure un verrouillage mécanique positif sur rails linéaires standards et est conçu pour les opérations nécessitant une poignée compacte non pivotante.

Caractéristiques principales

• Blocage/déblocage manuel rapide via poignée à verrou coulissant.
• Ressort intégré garantissant une force de serrage constante.
• Action de verrouillage positive adaptée au positionnement répétable et aux maintiens temporaires.
• Conception compacte pour environnements confinés ; poignée non pivotante.

Matériaux et construction

• Corps : acier 1045 nickelé.
• Poignée : acier allié 4140 nickelé, trempé et revenu.
• Tige de poussée : acier 1045.
• Protection contre la corrosion assurée par le nickelage ; composants dimensionnés pour rails linéaires industriels.

Applications

• Verrouillage de position et serrage temporaire sur guidages et rails linéaires.
• Gabarits d’assemblage, machines-outils, dispositifs de contrôle et équipements de manutention.
• Adapté aux installations confinées où la rotation de la poignée est limitée.

Variants et dimensions clés

• Largeurs nominales disponibles : 20 mm (LSM-20), 25 mm (LSM-25), 30 mm (LSM-30), 35 mm (LSM-35).
• Détails des filetages : LSM-20 : M5×0.80 (profondeur 10 mm) ; LSM-25 : M6×1.00 (profondeur 12 mm) ; LSM-30/35 : M8×1.25 (profondeur 14 mm).
• Exemple dimensionnel/performance — LSM-30 : L=90 mm, W=36 mm, H=30 mm, R=80 mm, charge de fonctionnement de la poignée 11 Lbs, force de maintien 56 Lbs. Voir les données variantes pour l’ensemble des cotes.

Documentation et commande

• Documents disponibles : fiche de spécifications et notice LSM.
• Indiquer le modèle (LSM-20 / LSM-25 / LSM-30 / LSM-35) et le filetage requis lors de la commande.
