Collier d'arbre en acier inoxydable QCSPL-S

en plastiqueà ressortà verrouillage rapide

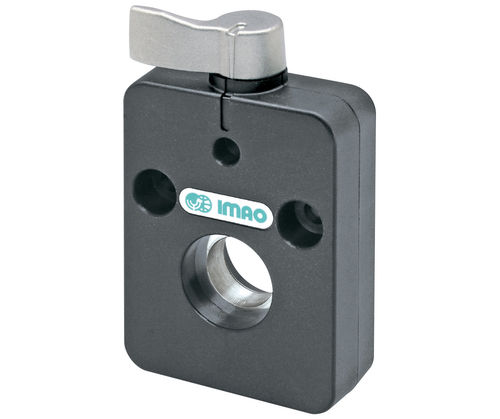

Vue d'ensemble du produit
Les colliers de blocage d'arbre QCSPL-S permettent un verrouillage rapide et positif de l'arbre sans outil. L'actionnement par poignée par pression verrouille l'arbre en position ; le relâchement de la poignée permet au ressort de rendre le collier libre. La position de la poignée et les repères sur le corps indiquent les états verrouillé/déverrouillé. Les corps disposent de trous de fixation pour un indicateur de position externe. Corps en plastique renforcé de fibres de verre. Collier de serrage en acier inox 630. Bouton en acier inox 304.

Options de pièces — Tableau technique

• 142188 — QCSPL0408-S — Filetage M4 — Pour arbre Ø 8 mm — Longueur corps 36 mm — Couple de maintien 2.2 ft·lbs — Charge glissante 90 lbs
• 142189 — QCSPL0410-S — Filetage M4 — Pour arbre Ø 10 mm — Longueur corps 36 mm — Couple de maintien 2.2 ft·lbs — Charge glissante 90 lbs
• 142190 — QCSPL0412-S — Filetage M4 — Pour arbre Ø 12 mm — Longueur corps 36 mm — Couple de maintien 2.9 ft·lbs — Charge glissante 90 lbs
• 142191 — QCSPL0414-S — Filetage M4 — Pour arbre Ø 14 mm — Longueur corps 36 mm — Couple de maintien 2.9 ft·lbs — Charge glissante 90 lbs
• 142192 — QCSPL0912-S — Filetage M5 — Pour arbre Ø 12 mm — Longueur corps 51 mm — Couple de maintien 3.6 ft·lbs — Charge glissante 110 lbs
• 142193 — QCSPL0915-S — Filetage M5 — Pour arbre Ø 15 mm — Longueur corps 51 mm — Couple de maintien 3.6 ft·lbs — Charge glissante 110 lbs
• 142194 — QCSPL0916-S — Filetage M5 — Pour arbre Ø 16 mm — Longueur corps 51 mm — Couple de maintien 4.4 ft·lbs — Charge glissante 110 lbs
• 142195 — QCSPL0920-S — Filetage M5 — Pour arbre Ø 20 mm — Longueur corps 51 mm — Couple de maintien 4.4 ft·lbs — Charge glissante 110 lbs

Médias & Documentation (disponible)

• Vidéo produit (MP4)
• Fiche technique (PDF)
• Instructions QCSPL Clamp (PDF)

Options de sélection de pièces

• Pour diamètre d'arbre (mm) : 8, 10, 12, 14, 15, 16, 20
• Longueur du corps (mm) : 36, 51

Caractéristiques / Spécifications techniques

• Fonctionnement : bloc de verrouillage actionné par poignée par pression assurant un verrouillage positif ; le ressort permet le retour en position libre lors du relâchement.
• Corps : plastique renforcé de fibres de verre.
• Collier : acier inox 630.
• Bouton : acier inox 304 (variante QCSPL-S).
• Repères sur le corps indiquant verrouillé/déverrouillé.
• Corps équipés de trous de fixation pour indicateur de position.
• Tailles de filetage disponibles : M4 (petits diamètres) et M5 (grands diamètres).
• Le couple de maintien et la charge glissante varient selon le SKU — voir Options de pièces.
• Conçu pour des réglages de position fréquents sans outils.
