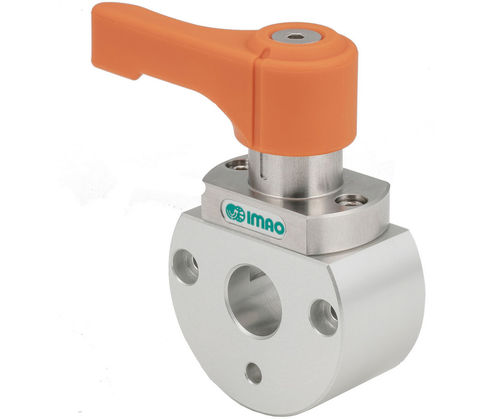

Unité de bridage manuelle QCSHL-DK

mécaniqueà commande manuelleà ressort

Description du produit
Cette unité de serrage à verrouillage par poussoir offre un verrouillage sans outil par rotation de la poignée à 90° pour un réglage rapide de la translation et de l'angle. L'unité pré-assemblée se monte directement sur des arbres ronds Ø14 mm, éliminant le besoin d'accessoires de fixation sur mesure. Un ressort interne maintient une force de serrage constante pour éviter le serrage excessif ou insuffisant, garantissant un positionnement répétable en environnement industriel.

Points clés

• Verrouillage sans outil par rotation de la poignée de 90° pour un verrouillage/déverrouillage rapide
• Unité pré-assemblée pour montage direct sur arbres ronds Ø14 mm
• Ressort interne maintenant la force de serrage constante pour éviter le sur/under-tightening
• Conçue pour les réglages de translation et d'angle dans des montages et gabarits

Matériaux

• Corps du serrage : acier inox 303
• Poignée : polyamide (orange)
• Collerette : aluminium A5052 anodisé

Caractéristiques techniques

• Diamètre d'alésage : 14 mm (compatibilité arbre)
• Diamètre trou de fixation : 4 mm, profondeur 6 mm
• Distance entre plots de fixation (diamètre) : 46 mm
• Longueur du corps : 24 mm
• Hauteur de la poignée : 39 mm
• Entr'axe trous de fixation (largeur) : 36 mm
• Force de serrage : 90 lbs (≈401 N)

Installation et compatibilité

• Pré-assemblée pour installation directe sur arbres ronds ; pas de supports sur mesure requis
• Adaptée aux coulisseaux linéaires, montages réglables et systèmes de positionnement rapide
• Respecter le Ø14 mm d'arbre et les dimensions de perçage spécifiées pour une fixation sûre
