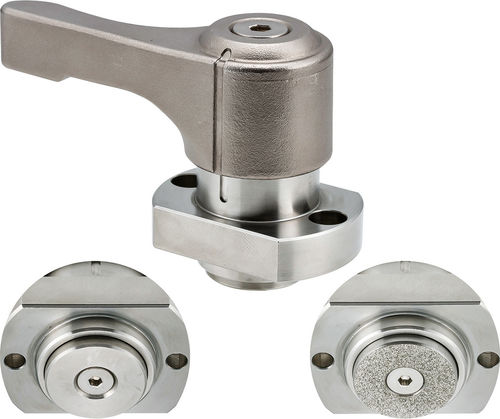

Crapaud de fixation QCPSS series

Description
La pince à verrou coulissant QCPSS offre un verrouillage sans outil par rotation de la poignée à 90° pour des réglages rapides de glissement et d'angle. Conçue pour des applications industrielles, elle permet de serrer des barres carrées, arbres ronds et rails linéaires sur plusieurs tailles, avec une force de serrage élevée et une opération répétable. Un ressort interne maintient la force de serrage constante afin d'éviter le sur- ou sous-serrage ; une ligne d'indication et un clic audible/ tactile confirment l'engagement sécurisé.

Types d'embouts disponibles

• Diamant
• Plat

Options de pièces / Tableau
En-têtes : ID | SKU | Numéro de pièce | Type d'embout | D mm | W mm | L mm | H mm | Filetage | Force de serrage (Lbs) | Colliers d'arbre appropriés
189506 | QCPSS2245-6-S-F | QCPSS2245-6-S-F | Plat | 22 | 45 | 32 | 52 | M4 | 247 | QCPSC2245-20, QCPSC2245-25
189507 | QCPSS2245-6-S-D | QCPSS2245-6-S-D | Diamant | 22 | 45 | 32 | 52 | M4 | 247 | QCPSC2245-20, QCPSC2245-25

Remarques
Corps de la pince : acier inoxydable 303. Poignée : acier inoxydable 304. Collier d'arbre disponible pour montage sur arbre rond.

Caractéristiques techniques

• Modèle : QCPSS
• Type de produit : Pince à verrou coulissant / Push lock, usage intensif
• Types d'embouts : Plat (minimise les dommages), Diamant (force de maintien élevée)
• Matériau du corps : acier inoxydable 303
• Matériau de la poignée : acier inoxydable 304
• Fonctionnement : verrouillage sans outil par rotation à 90° ; ressort interne maintenant la force de serrage constante ; clic audible/tactile et ligne d'indication pour une opération sécurisée
• Dimensions exemples (variantes QCPSS2245-6) : D = 22 mm, W = 45 mm, L = 32 mm, H = 52 mm
• Filetage : M4
• Force de serrage (exemple) : 247 lbs
• Colliers d'arbre compatibles (exemple) : QCPSC2245-20, QCPSC2245-25
• Médias disponibles : vidéo produit et fiche technique PDF
