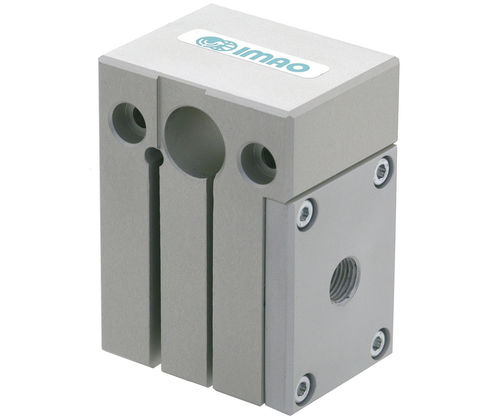

Collier d'arbre en aluminium QSCA series

en caoutchoucà ressortà verrouillage rapide

Description du produit
Les brides de verrouillage d'arbre pneumatiques QSCA-N sont des dispositifs de blocage rapides automatisés conçus pour le changement d'outillage et le positionnement des arbres et broches mobiles. Le mécanisme effectue un serrage par ressort lorsque l'air est évacué et un desserrage pneumatique lorsque l'air est appliqué, ce qui préserve la force de serrage en cas de fuite d'air. Le corps est usiné en alliage d'aluminium 5052A avec finition sablée ; les joints utilisent des bagues d'étanchéité en nitrile.

Types de produits

• QSCA — Brides de verrouillage d'arbre (pneumatiques, corps aluminium)

Table des pièces (extrait)
En-têtes : ID | SKU | Référence | D (mm) | D1 (mm) | L (mm) | L1 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Couple de maintien | Charge de glissement (Lbs) | Diamètre d'arbre adapté (h6-h9)
142214 | QSCA10-N | QSCA10-N | 10 | M4 - Alésage C profondeur 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.7 | 33 | 10
142215 | QSCA12-N | QSCA12-N | 12 | M4 - Alésage C profondeur 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.9 | 33 | 12
142216 | QSCA14-N | QSCA14-N | 14 | M4 - Alésage C profondeur 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 1.0 | 33 | 14
142217 | QSCA15-N | QSCA15-N | 15 | M4 - Alésage C profondeur 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.6 | 45 | 15
142218 | QSCA16-N | QSCA16-N | 16 | M4 - Alésage C profondeur 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.8 | 45 | 16
142241 | QSCA20-N | QSCA20-N | 20 | M4 - Alésage C profondeur 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.9 | 45 | 20

Médias (documents)

• QSCA.pdf (Spécifications)
• QSCA-N_Instruct.pdf (Instructions QSNA-N pour bride d'arbre)

Caractéristiques techniques

• Fonctionnement : serrage par ressort (serre lorsque l'air est retiré) et desserrage pneumatique (desserre lorsque l'air est fourni) — conception empêchant la perte de force de serrage liée aux fuites d'air
• Corps : alliage d'aluminium 5052A, finition sablée
• Joints / O-ring : nitrile
• Références disponibles et diamètres d'arbre adaptés : QSCA10-N (10 mm), QSCA12-N (12 mm), QSCA14-N (14 mm), QSCA15-N (15 mm), QSCA16-N (16 mm), QSCA20-N (20 mm)
• Montage typique : vis M4 en alésage C (profondeur 4,5 mm) selon tableau
• Longueurs totales (L) : 45 mm ou 58 mm selon variante
• Couple de maintien et valeurs de charge de glissement : voir tableau des pièces (extrait)
• Usage prévu : verrouillage sécurisé des arbres et broches mobiles après réglage de position lors de changements de machine
