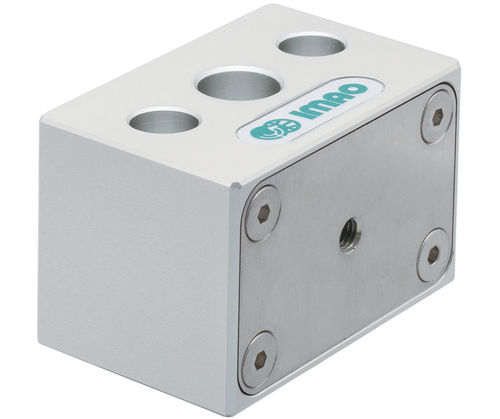

Collier d'arbre en acier inoxydable PSLC-L

en aluminiumà ressortminiature

Présentation du produit
Les serre-arbres de blocage pneumatiques PSLC-L sont conçus pour des applications de changement rapide afin d'assurer le blocage des arbres et broches coulissantes après ajustement de position. Le serrage s'effectue par ressort lorsque l'air est retiré et le desserrage par action pneumatique lorsque l'air est fourni, ce qui évite la perte de force de serrage due aux fuites d'air. Corps : aluminium 5052A ; arbre de serrage : aluminium 5052A anodisé ; couvercle : acier inoxydable 304.

Caractéristiques clés

• Fonctionnement pneumatique avec serrage par ressort (serre quand l'air est retiré, desserre quand l'air est fourni)
• Conception compacte pour installations en espace réduit
• Corps en aluminium 5052A
• Arbre de serrage en aluminium 5052A anodisé
• Couvercle en acier inoxydable 304
• Conçu pour des systèmes à changement rapide et un maintien sécurisé des arbres et broches coulissantes

Variantes disponibles

• PSLC08-3L — Type de pression : Faible — D : 8 mm — L : 35 mm — Pression de service : 43-100 — Couple de maintien : 0.15 Lbs — Charge de glissement : 11.2 Lbs — Diam. arbre adapté : 8 mm
• PSLC08-5L — Type de pression : Standard — D : 8 mm — L : 35 mm — Pression de service : 72-100 — Couple de maintien : 0.30 Lbs — Charge de glissement : 20.2 Lbs — Diam. arbre adapté : 8 mm
• PSLC10-3L — Type de pression : Faible — D : 10 mm — L : 35 mm — Pression de service : 43-100 — Couple de maintien : 0.22 Lbs — Charge de glissement : 13.4 Lbs — Diam. arbre adapté : 10 mm
• PSLC10-5L — Type de pression : Standard — D : 10 mm — L : 35 mm — Pression de service : 72-100 — Couple de maintien : 0.37 Lbs — Charge de glissement : 22.5 Lbs — Diam. arbre adapté : 10 mm
• PSLC12-3L — Type de pression : Faible — D : 12 mm — L : 35 mm — Pression de service : 43-100 — Couple de maintien : 0.30 Lbs — Charge de glissement : 13.4 Lbs — Diam. arbre adapté : 12 mm
• PSLC12-5L — Type de pression : Standard — D : 12 mm — L : 35 mm — Pression de service : 72-100 — Couple de maintien : 0.44 Lbs — Charge de glissement : 22.5 Lbs — Diam. arbre adapté : 12 mm
• PSLC16-3L — Type de pression : Faible — D : 16 mm — L : 40 mm — Pression de service : 43-100 — Couple de maintien : 0.52 Lbs — Charge de glissement : 17.0 Lbs — Diam. arbre adapté : 16 mm
• PSLC16-5L — Type de pression : Standard — D : 16 mm — L : 40 mm — Pression de service : 72-100 — Couple de maintien : 0.89 Lbs — Charge de glissement : 31.5 Lbs — Diam. arbre adapté : 16 mm
• PSLC20-3L — Type de pression : Faible — D : 20 mm — L : 40 mm — Pression de service : 43-100 — Couple de maintien : 0.66 Lbs — Charge de glissement : 17.0 Lbs — Diam. arbre adapté : 20 mm
• PSLC20-5L — Type de pression : Standard — D : 20 mm — L : 40 mm — Pression de service : 72-100 — Couple de maintien : 1.10 Lbs — Charge de glissement : 31.5 Lbs — Diam. arbre adapté : 20 mm

Médias / Documents

• Spécifications (PSLC-L.pdf)
• Instructions serre-arbre PSLC-L (PSLC-L-E.pdf)

Spécifications techniques

• Fonctionnement : serrage par ressort à dépression d'air ; desserrage pneumatique quand l'air est fourni — le mécanisme empêche la perte de force due aux fuites d'air
• Matériau du corps : aluminium 5052A
• Matériau de l'arbre de serrage : aluminium 5052A anodisé
• Matériau du couvercle : acier inoxydable 304
• Diamètres disponibles (D) : 8 mm, 10 mm, 12 mm, 16 mm, 20 mm
• Options de type de pression : Faible et Standard
• Largeurs de montage (entre trous) : 35 mm ou 45 mm
• Les pressions de service, couples de maintien et charges de glissement spécifiques par variante sont indiqués dans la section Variantes disponibles
