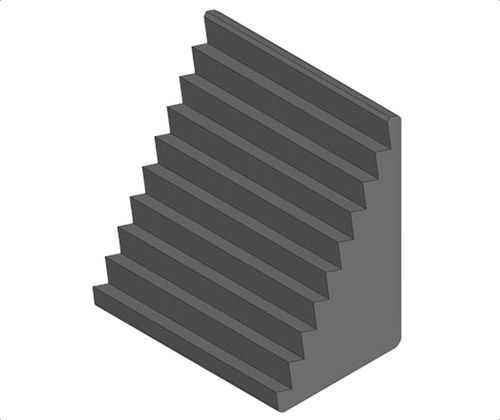

Élément de serrage à commande manuelle F114 series

mécaniquepour pièces à usineren acier

Aperçu du produit
Utilisé pour fournir un appui vertical ou horizontal pour des brides à sangle. Hauteur réglable par paliers de 1/8 po verticalement ou 1/16 po horizontalement. Chaque numéro de pièce comprend deux moitiés du bloc. Fabriqué en acier avec finition oxyde noir. Disponible en acier (F114) et en aluminium (série F113).

Numéros de pièce et dimensions
ID | SKU | Numéro de pièce | L po | L1 po | W po | H po | H1 po | Capacité du bloc complet (lb)
130861 | F114-1612 | F114-1612 | 11/16 | 1/16 | 1 | 1-1/8 | 1/8 | 3/4 à 1-1/2
130862 | F114-1618 | F114-1618 | 1-1/32 | 1/16 | 1 | 1-3/4 | 1/8 | 1-1/8 à 2-1/2
130863 | F114-1640 | F114-1640 | 2-3/8 | 1/16 | 1 | 3-7/8 | 1/8 | 2-1/2 à 6
130864 | F114-2424 | F114-2424 | 1-1/2 | 1/16 | 1-1/2 | 2-3/8 | 1/8 | 1-1/2 à 3-3/4
130865 | F114-2440 | F114-2440 | 2-3/8 | 1/16 | 1-1/2 | 3-7/8 | 1/8 | 2-1/2 à 6
130866 | F114-2456 | F114-2456 | 3-5/16 | 1/16 | 1-1/2 | 5-1/2 | 1/8 | 3-1/2 à 9
130867 | F114-3224 | F114-3224 | 1-1/2 | 1/16 | 2 | 2-3/8 | 1/8 | 1-1/2 à 3-3/4
130868 | F114-3256 | F114-3256 | 3-5/16 | 1/16 | 2 | 5-1/2 | 1/8 | 3-1/2 à 9

Médias

• Mode d'utilisation (illustration/graphique)

Caractéristiques / spécifications techniques

• Matériau : acier (fini oxyde noir) ; option aluminium disponible (série différente)
• Incréments de réglage : vertical 1/8 po ; horizontal 1/16 po
• Chaque numéro de pièce comprend deux moitiés du bloc
• Plusieurs tailles disponibles (voir tableau Numéros de pièce et dimensions pour L, L1, W, H, H1 et plages de capacité)
• Conçu pour fournir un appui vertical ou horizontal pour des brides à sangle
