Crapaud de fixation BJ150 series

Vue d'ensemble

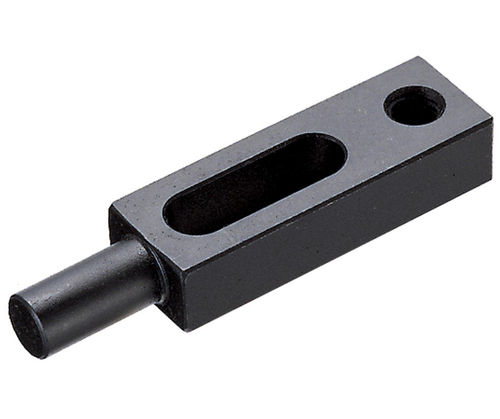

Utilisée pour maintenir matrices, montages et pièces sur une grande variété de machines. Ces brides à nez taraudé offrent des forces de serrage élevées et permettent un positionnement précis grâce à une longue fente de montage. Fabriquées en acier allié 1045, trempé et revenu, finition oxyde noir pour résistance à la corrosion.

Types de produits

• Nez droit (actuel)
• Nez incliné (produit associé)

Pièces disponibles (tableau)
ID | SKU | Numéro de pièce | Filetage | D | D1 | L | L1 | L2 | L3 | L4 | W | H | Force de serrage min (lbs) | Force de serrage max (lbs) | Couple de serrage (ft/lbs)
142314 | BJ150-08063 | BJ150-08063 | M8×1,25 | 10 | 9 | 63 | 14 | 8 | 18 | 15 | 19 | 12 | 600 | 1 100 | 10
142315 | BJ150-08075 | BJ150-08075 | M8×1,25 | 10 | 9 | 75 | 20 | 8 | 18 | 20 | 19 | 12 | 490 | 1 030 | 10

Options de pièce

• Longueur totale (L) : 63 mm, 75 mm
• Longueur du cylindre (D1) : 14 mm, 20 mm

Médias
Fiche technique du produit disponible au format PDF (product specification sheet).

Caractéristiques / Spécifications techniques

• Matériau : acier allié 1045, trempé et revenu
• Finition : oxyde noir
• Fonction / Application : maintien de matrices, montages et pièces sur diverses machines
• Caractéristique de conception : longue fente de montage pour un large éventail de déplacements et un positionnement précis
• Fournit des forces de serrage élevées (se référer au tableau pour les valeurs)
• Types de produits : variantes BJ150 nez droit et BJ150 nez incliné
• Filetage disponible : M8×1,25
• Longueurs totales disponibles : 63 mm et 75 mm
• Longueurs de cylindre disponibles : 14 mm et 20 mm
• Exemple pièce BJ150-08063 – L = 63 mm, D1 = 14 mm, Force de serrage min 600 lbs, max 1 100 lbs, couple 10 ft/lbs
• Exemple pièce BJ150-08075 – L = 75 mm, D1 = 20 mm, Force de serrage min 490 lbs, max 1 030 lbs, couple 10 ft/lbs
