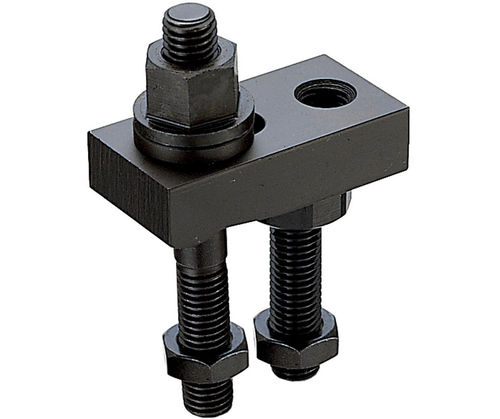

Unité de bridage mécanique BJ156-A

pour pièces à usineren acieren acier bruni

Description
Ce serre-bride à sangle offre une force de serrage importante pour maintenir matrices, montages et pièces sur une large gamme de machines-outils. La fente de montage longue permet un grand déplacement du chasse et un positionnement précis. L'extrémité de la sangle est taraudée pour l'appui. Les goujons sont en acier 4135, trempé et revenu, finition oxyde noir ; le corps du serre-bride et les autres pièces sont en acier 1045, trempé et revenu, finition oxyde noir. Disponible avec filetage M8×1.25 ou M10×1.50 selon différentes longueurs et configurations SKU ; la force de serrage varie selon la référence (voir options de pièces).

Types de produit

• BJ156-A — Serre-bride à sangle — Assemblages de brides à rayon taraudé, type A
• BJ156-B — Serre-bride à sangle — Assemblages de brides à rayon taraudé, type B

Options de pièces (tableau)
Détail | ID | SKU | Filetage | L | L1 | L2 | L3 | L4 | W | H Max. | H1 | H2 | H3 | H4 | Force de serrage min. (Lbs) | Force de serrage max. (Lbs) | Couple vis (ft/lbs) | PN
Row | 142484 | BJ156-08050A1 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 1,050 | 1,500 | 13 |
Row | 142485 | BJ156-08050A2 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 1,050 | 1,500 | 13 |
Row | 142486 | BJ156-08063A1 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142487 | BJ156-08063A2 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142488 | BJ156-08080A1 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 55 | 15 - 25 | 16 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142489 | BJ156-08080A2 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 66 | 20 - 35 | 16 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142490 | BJ156-10063A1 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 62 | 20 - 30 | 12 | 18 | 20 - 10 | 1,650 | 2,400 | 25 |
Row | 142491 | BJ156-10063A2 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 80 | 25 - 45 | 12 | 20 | 30 - 10 | 1,650 | 2,400 | 25 |
Row | 142492 | BJ156-10080A1 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 63 | 20 - 30 | 16 | 18 | 20 - 10 | 2,000 | 3,350 | 33 |
Row | 142493 | BJ156-10080A2 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 80 | 25 - 45 | 16 | 20 | 30 - 10 | 2,000 | 3,350 | 33 |

Médias
Fichier PDF des spécifications disponible pour ce produit.

Caractéristiques techniques

• Application : Maintien de matrices, montages et pièces sur diverses machines
• Montage : Fente de montage longue pour une large plage de déplacement et un positionnement précis
• Extrémité de sangle : Taraudée pour appui
• Matériau des goujons : Acier 4135, trempé et revenu, finition oxyde noir
• Corps du serre-bride & autres pièces : Acier 1045, trempé et revenu, finition oxyde noir
• Filetages disponibles : M8×1.25 et M10×1.50 (plusieurs longueurs et configurations SKU)
• Plage de force de serrage (selon SKU) : environ 800 à 3 350 lbs (voir le tableau des options de pièces pour les valeurs par SKU)
