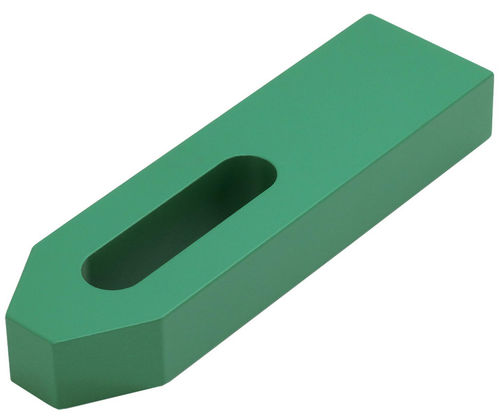

Crapaud de fixation BJ152 series

Présentation du produit
Sangle de serrage BJ152 conçue pour maintenir matrices, montages et pièces sur une variété de machines-outils. Équipée d'une longue fente de montage pour un grand débattement et un positionnement précis. Profil double conique (conique aux deux extrémités) avec finition revêtue ; fabriquée en acier allié 1045, trempé et revenu.

Applications

• Serrage de matrices et montages sur fraiseuses, centres d’usinage et équipements de production
• Maintien de pièces pour des opérations de serrage répétables et à haute force

Types de produit

• BJ152 — Sangles de serrage (conique, finition revêtue)
• BJ152 — Sangles de serrage (double conique)

Options de pièces

• 142347 | Réf. : BJ152-24200 | N° de pièce : BJ152-24200 | D : 26 mm | L : 200 mm | L1 : 54 mm | W : 70 mm | H : 30 mm | Force de serrage min : 6,500 lbs | Force de serrage max : 10,990 lbs | Couple de vis : 236 ft/lbs
• 142348 | Réf. : BJ152-24250 | N° de pièce : BJ152-24250 | D : 26 mm | L : 250 mm | L1 : 79 mm | W : 70 mm | H : 35 mm | Force de serrage min : 6,720 lbs | Force de serrage max : 11,870 lbs | Couple de vis : 236 ft/lbs

Caractéristiques techniques

• Modèle : BJ152
• Usage : Maintien de matrices, montages et pièces sur diverses machines
• Montage : Longue fente de montage pour large amplitude de déplacement et positionnement
• Forme : Double conique (conique aux deux extrémités)
• Matériau : Acier allié 1045
• Traitement thermique : Trempé et revenu
• Finition : Finition revêtue
• Variantes disponibles et dimensions/performance clés :
  • BJ152-24200 — D : 26 mm ; L : 200 mm ; L1 : 54 mm ; W : 70 mm ; H : 30 mm ; Force de serrage min : 6,500 lbs ; Force de serrage max : 10,990 lbs ; Couple de vis : 236 ft/lbs
  • BJ152-24250 — D : 26 mm ; L : 250 mm ; L1 : 79 mm ; W : 70 mm ; H : 35 mm ; Force de serrage min : 6,720 lbs ; Force de serrage max : 11,870 lbs ; Couple de vis : 236 ft/lbs
• Unités : dimensions en millimètres (mm) ; forces en pounds (lbs) ; couple en ft/lbs

Médias / Documents
Fiche technique (PDF) disponible pour ce produit.
