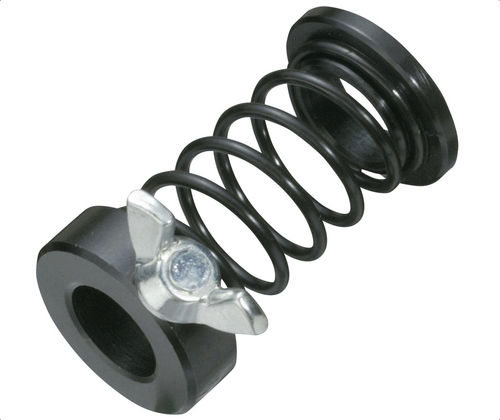

Ressort à fil BJ747 series

en acier au carboneen acierrésistant à la corrosion

Présentation du produit
Utilisé avec un serre-sangle pour dégager le serre-sangle de la pièce. La vis moletée permet de régler la tension du ressort. Ressort en fil de ressort en acier trempé. Patin en acier allié 1045 avec finition oxydation noire.

Options de pièces

• ID 150209 — Réf. BJ747-06001 — Filetage M4x0.70 — D 14 mm — D1 6,5 mm — D2 21 mm — H 18 à 26 mm
• ID 130602 — Réf. BJ747-08001 — Filetage M4x0.70 — D 16 mm — D1 8,5 mm — D2 21 mm — H 19 à 29 mm
• ID 130605 — Réf. BJ747-10001 — Filetage M4x0.70 — D 20 mm — D1 10,5 mm — D2 21 mm — H 25 à 40 mm
• ID 130608 — Réf. BJ747-12001 — Filetage M4x0.70 — D 25 mm — D1 13,0 mm — D2 21 mm — H 30 à 46 mm
• ID 130610 — Réf. BJ747-16001 — Filetage M5x0.80 — D 28 mm — D1 16,5 mm — D2 21 mm — H 35 à 50 mm
• ID 150210 — Réf. BJ747-20001 — Filetage M5x0.80 — D 32 mm — D1 20,5 mm — D2 21 mm — H 40 à 63 mm
• ID 150211 — Réf. BJ747-24001 — Filetage M5x0.80 — D 40 mm — D1 24,5 mm — D2 21 mm — H 51 à 71 mm

Tailles disponibles / Sélections
Diamètre de surface de contact mm

• 14
• 16
• 20
• 25
• 28
• 32
• 40

Hauteur totale mm

• 18 à 26
• 19 à 29
• 25 à 40
• 30 à 46
• 35 à 50
• 40 à 63
• 51 à 71

Médias & Documentation
Fiche technique (PDF) disponible pour le produit BJ747.

Caractéristiques / Spécifications techniques

• Modèle : BJ747
• Type de produit : Supports à ressort pour serre-sangles (accessoires pour serre-sangle)
• Fonction : Dégage le serre-sangle de la pièce ; tension du ressort réglable via la vis moletée
• Matériau du ressort : Fil de ressort en acier trempé
• Matériau du patin : Acier allié 1045 avec finition oxydation noire
• Tailles de filetage applicables : M4x0.70 et M5x0.80 selon la référence
• Plusieurs références/taille disponibles avec diamètres de contact de 14 mm à 40 mm et plages de hauteurs totales comme listé ci‑dessus
