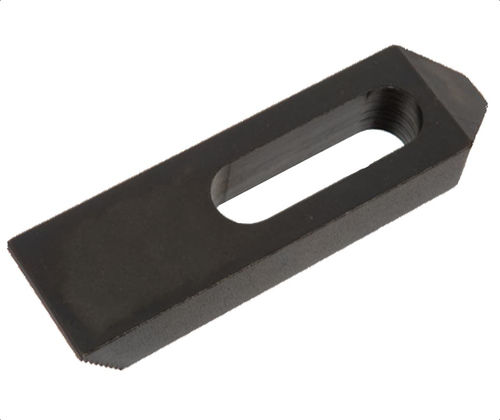

Crapaud de fixation F112 series
Ajouter à mes favoris
Ajouter au comparateur
Description
Présentation du produit
Utilisée pour maintenir matrices, montages et pièces sur une grande variété de machines. Les dents s’engagent dans les cales à crans en acier et en aluminium et permettent un réglage de hauteur par pas de 1/8”. La longue fente de fixation offre un large éventail de positions et de réglages. Fabrication en acier traité thermiquement, finition oxyde noir.
Types de produit
Options de pièces (tableau)
ID | SKU | Part Number | Length (in) | L1 (in) | L2 (in) | L3 Tip (in) | W Width (in) | W1 Slot (in) | W1 Bolt Size | W2 Tip (in) | H Height (in) | H1 Tip (in)
131005 | F112-0640 | F112-0640 | 2-1/2 | 0.84 | 0.81 | 0.48 | 1 | 0.44 | 5-16 or 3/8 | 0.44 | 1/2 | 0.22
131006 | F112-0664 | F112-0664 | 4 | 1.03 | 1.44 | 0.64 | 1 | 0.44 | 5-16 or 3/8 | 0.25 | 5/8 | 0.25
131007 | F112-0696 | F112-0696 | 6 | 1.16 | 2.19 | 0.70 | 1-1/8 | 0.44 | 5-16 or 3/8 | 0.31 | 3/4 | 0.34
131008 | F112-0840 | F112-0840 | 2-1/2 | 0.91 | 0.69 | 0.48 | 1-1/8 | 0.56 | 1/2 | 0.56 | 1/2 | 0.22
131009 | F112-0864 | F112-0864 | 4 | 1.16 | 1.31 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 3/4 | 0.34
131010 | F112-0896 | F112-0896 | 6 | 1.28 | 2.06 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 7/8 | 0.47
131011 | F112-1040 | F112-1040 | 2-1/2 | 0.97 | 0.56 | 0.48 | 1-1/4 | 0.69 | 5/8 | 0.69 | 5/8 | 0.34
131012 | F112-1064 | F112-1064 | 4 | 1.28 | 1.19 | 0.70 | 1-1/2 | 0.69 | 5/8 | 0.69 | 3/4 | 0.34
131013 | F112-1096 | F112-1096 | 6 | 1.41 | 1.94 | 0.78 | 1-1/2 | 0.69 | 5/8 | 0.59 | 7/8 | 0.42
131014 | F112-1228 | F112-1228 | 8 | 1.91 | 2.19 | 1.05 | 1-3/4 | 0.81 | 3/4 | 0.53 | 1-1/8 | 0.52
Remarques
Caractéristiques / spécifications techniques
Utilisée pour maintenir matrices, montages et pièces sur une grande variété de machines. Les dents s’engagent dans les cales à crans en acier et en aluminium et permettent un réglage de hauteur par pas de 1/8”. La longue fente de fixation offre un large éventail de positions et de réglages. Fabrication en acier traité thermiquement, finition oxyde noir.
Types de produit
- F112 — Bride à sangle : acier ; à utiliser avec les cales à crans F113/F114
Options de pièces (tableau)
ID | SKU | Part Number | Length (in) | L1 (in) | L2 (in) | L3 Tip (in) | W Width (in) | W1 Slot (in) | W1 Bolt Size | W2 Tip (in) | H Height (in) | H1 Tip (in)
131005 | F112-0640 | F112-0640 | 2-1/2 | 0.84 | 0.81 | 0.48 | 1 | 0.44 | 5-16 or 3/8 | 0.44 | 1/2 | 0.22
131006 | F112-0664 | F112-0664 | 4 | 1.03 | 1.44 | 0.64 | 1 | 0.44 | 5-16 or 3/8 | 0.25 | 5/8 | 0.25
131007 | F112-0696 | F112-0696 | 6 | 1.16 | 2.19 | 0.70 | 1-1/8 | 0.44 | 5-16 or 3/8 | 0.31 | 3/4 | 0.34
131008 | F112-0840 | F112-0840 | 2-1/2 | 0.91 | 0.69 | 0.48 | 1-1/8 | 0.56 | 1/2 | 0.56 | 1/2 | 0.22
131009 | F112-0864 | F112-0864 | 4 | 1.16 | 1.31 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 3/4 | 0.34
131010 | F112-0896 | F112-0896 | 6 | 1.28 | 2.06 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 7/8 | 0.47
131011 | F112-1040 | F112-1040 | 2-1/2 | 0.97 | 0.56 | 0.48 | 1-1/4 | 0.69 | 5/8 | 0.69 | 5/8 | 0.34
131012 | F112-1064 | F112-1064 | 4 | 1.28 | 1.19 | 0.70 | 1-1/2 | 0.69 | 5/8 | 0.69 | 3/4 | 0.34
131013 | F112-1096 | F112-1096 | 6 | 1.41 | 1.94 | 0.78 | 1-1/2 | 0.69 | 5/8 | 0.59 | 7/8 | 0.42
131014 | F112-1228 | F112-1228 | 8 | 1.91 | 2.19 | 1.05 | 1-3/4 | 0.81 | 3/4 | 0.53 | 1-1/8 | 0.52
Remarques
- Les dents s’engagent dans les cales à crans en acier et en aluminium et permettent un réglage de hauteur par pas de 1/8”.
- Longue fente de fixation pour un large éventail de positions et de réglages.
- Matériau : acier traité thermiquement, finition oxyde noir.
Caractéristiques / spécifications techniques
- Modèle / Série : F112
- Type : bride à sangle, à crans pour réglage de hauteur
- Matériau : acier traité thermiquement
- Finition : oxyde noir
- Réglage de la hauteur : par pas de 1/8” (dents s’engagent dans les cales)
- Cales compatibles : F113 / F114
- Fixation : longue fente oblongue pour positionnement ajustable
- Tailles et dimensions disponibles : voir le tableau des options ci‑dessus (SKUs F112-0640 à F112-1228)
