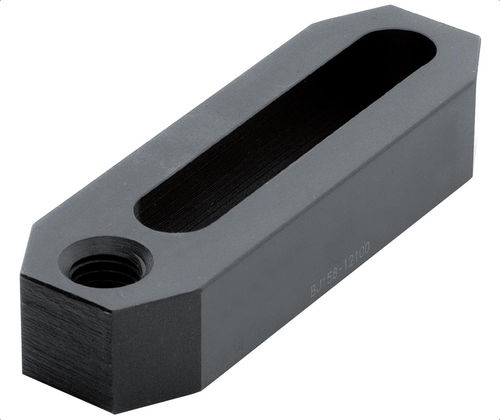

Crapaud de fixation BJ158 series

Vue d'ensemble
La bride à sangle BJ158 assure une force de serrage importante pour maintenir matrices, montages et pièces sur une large gamme de machines-outils. La longue fente de fixation permet un grand déplacement de la bride et un positionnement flexible. L'extrémité est taraudée pour appui. Fabriquée en acier allié 1045, traitée thermiquement et finition oxyde noir.

Types de produit

• BJ158 — Bride à sangle (taraudée)
• BJ156 — Bride à sangle (taraudée, rayon)
• BJ153 — Bride à sangle (taraudée, nez conique)
• BJ159 — Bride à sangle (double taraudage)

Options de pièces disponibles (tableau)
Entête : ID | SKU | Filetage | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | W (mm) | W1 (mm) | H (mm) | Force de serrage min (Lbs) | Force de serrage max (Lbs) | Couple vis (ft/lbs)

• BJ158-08063 | BJ158-08063 | M8x1.25 | 63 | 19 | 36 | 7 | 19 | 9 | 12 | 720 | 1,800 | 12
• BJ158-08080 | BJ158-08080 | M8x1.25 | 80 | 19 | 53 | 7 | 19 | 9 | 12 | 790 | 1,930 | 12
• BJ158-10080 | BJ158-10080 | M10x1.50 | 80 | 25 | 45 | 10 | 25 | 11 | 16 | 1,530 | 3,800 | 33
• BJ158-10100 | BJ158-10100 | M10x1.50 | 100 | 25 | 65 | 10 | 25 | 11 | 16 | 1,640 | 4,110 | 33
• BJ158-10125 | BJ158-10125 | M10x1.50 | 125 | 25 | 90 | 10 | 25 | 11 | 16 | 1,730 | 4,340 | 33
• BJ158-12100 | BJ158-12100 | M12x1.75 | 100 | 28 | 60 | 10 | 32 | 13 | 19 | 2,290 | 5,760 | 59
• BJ158-12125 | BJ158-12125 | M12x1.75 | 125 | 28 | 85 | 10 | 32 | 13 | 19 | 2,470 | 6,180 | 59
• BJ158-12160 | BJ158-12160 | M12x1.75 | 160 | 28 | 120 | 10 | 32 | 13 | 19 | 2,610 | 6,520 | 59
• BJ158-16125 | BJ158-16125 | M16x2.00 | 125 | 36 | 73 | 12 | 38 | 17 | 25 | 2,720 | 6,810 | 95
• BJ158-16160 | BJ158-16160 | M16x2.00 | 160 | 36 | 108 | 12 | 38 | 17 | 25 | 2,970 | 7,420 | 95

Caractéristiques techniques

• Matériau : acier allié 1045
• Finition : traitement thermique et finition oxyde noir
• Extrémité : taraudée pour appui
• Fixation : longue fente pour grand déplacement et positionnement
• Usage prévu : maintien de matrices, montages et pièces sur diverses machines
• Références et dimensions disponibles (exemples sélectionnés) :
  • BJ158-08063 — Filetage M8x1.25; L 63; L1 19; L2 36; L3 7; W 19; W1 9; H 12; Force 720–1,800 Lbs; Couple vis 12 ft/lbs
  • BJ158-08080 — Filetage M8x1.25; L 80; L1 19; L2 53; L3 7; W 19; W1 9; H 12; Force 790–1,930 Lbs; Couple vis 12 ft/lbs
  • BJ158-10080 — Filetage M10x1.50; L 80; L1 25; L2 45; L3 10; W 25; W1 11; H 16; Force 1,530–3,800 Lbs; Couple vis 33 ft/lbs
  • BJ158-10100 — Filetage M10x1.50; L 100; L1 25; L2 65; L3 10; W 25; W1 11; H 16; Force 1,640–4,110 Lbs; Couple vis 33 ft/lbs
  • BJ158-10125 — Filetage M10x1.50; L 125; L1 25; L2 90; L3 10; W 25; W1 11; H 16; Force 1,730–4,340 Lbs; Couple vis 33 ft/lbs
  • BJ158-12100 — Filetage M12x1.75; L 100; L1 28; L2 60; L3 10; W 32; W1 13; H 19; Force 2,290–5,760 Lbs; Couple vis 59 ft/lbs
  • BJ158-12125 — Filetage M12x1.75; L 125; L1 28; L2 85; L3 10; W 32; W1 13; H 19; Force 2,470–6,180 Lbs; Couple vis 59 ft/lbs
  • BJ158-12160 — Filetage M12x1.75; L 160; L1 28; L2 120; L3 10; W 32; W1 13; H 19; Force 2,610–6,520 Lbs; Couple vis 59 ft/lbs
  • BJ158-16125 — Filetage M16x2.00; L 125; L1 36; L2 73; L3 12; W 38; W1 17; H 25; Force 2,720–6,810 Lbs; Couple vis 95 ft/lbs
  • BJ158-16160 — Filetage M16x2.00; L 160; L1 36; L2 108; L3 12; W 38; W1 17; H 25; Force 2,970–7,420 Lbs; Couple vis 95 ft/lbs
