Kit de serrage pour rainure en T F102 series

à joueen acier brunien acier

Aperçu

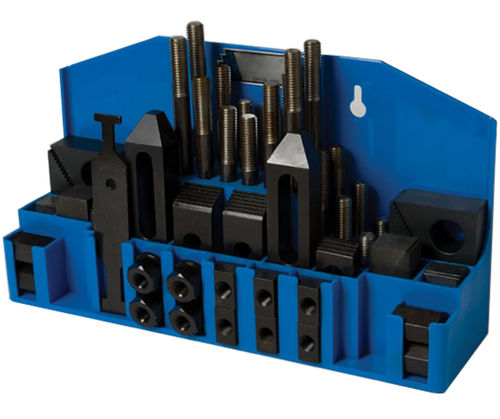

Kit de serrage à sangle avec blocs en acier de 1-1/2 pouces, conçu pour tables de machines équipées de rainures en T. Blocs en acier avec finition oxyde noir. Serres/bridages en acier traités thermiquement avec finition oxyde noir. Remarque : le porte-outil montré sur la photo n'est pas inclus.

Types de produit

• Goujons
• Écrous en T
• Écrous à bride
• Écrous de liaison
• Blocs d'appui (step blocks)
• Serres d'appui (step clamps)

Options de pièce (tableau)
ID | SKU | Numéro de pièce | Goujon (po) | Rainure de table (po) | Largeur du bloc (po) | Écrou en T | Serre d'appui 2 pc | Serre d'appui moyen 2 pc | Grand serre d'appui 2 pc | Bloc d'appui 2 pc | Bloc d'appui moyen 2 pc | Grand bloc d'appui 2 pc | PN
130968 | F102-0809 | F102-0809 | 1/2-13 | 9/16 | 1-1/2 | F116-0809 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130969 | F102-0810 | F102-0810 | 1/2-13 | 5/8 | 1-1/2 | F116-0810 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130970 | F102-0811 | F102-0811 | 1/2-13 | 11/16 | 1-1/2 | F116-0811 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130971 | F102-1011 | F102-1011 | 5/8-11 | 11/16 | 1-1/2 | F116-1011 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456
130972 | F102-1012 | F102-1012 | 5/8-11 | 3/4 | 1-1/2 | F116-1012 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456
130973 | F102-1013 | F102-1013 | 5/8-11 | 13/16 | 1-1/2 | F116-1013 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456

Médias
Fichier Set Components (PDF) disponible.

Caractéristiques / spécifications techniques

• Modèle / Série : F102
• Type : kit de serrage à sangle
• Largeur du bloc : 1-1/2 pouces
• Matériau / finition du bloc : acier avec finition oxyde noir
• Matériau / finition du serre : acier traité thermiquement avec finition oxyde noir
• Compatibilité : pour tables de machines avec rainures en T ; plusieurs options de taille de goujon et de rainure de table disponibles (ex. : goujons 1/2-13 et 5/8-11 ; rainures de table de 9/16 à 13/16 pouces illustrées)
• Composants inclus / associés (varient selon le numéro de pièce) : goujons, écrous en T, serres d'appui (différentes tailles), blocs d'appui (différentes tailles), écrous à bride, écrous de liaison
• Numéros de pièces / variantes disponibles : F102-0809, F102-0810, F102-0811, F102-1011, F102-1012, F102-1013 (chaque variante est associée à des références spécifiques de T-nut / serre / bloc)
