Élément de serrage à verrouillage mécanique BJ151 series

mécaniquepour usinagepour pièces à usiner

Présentation

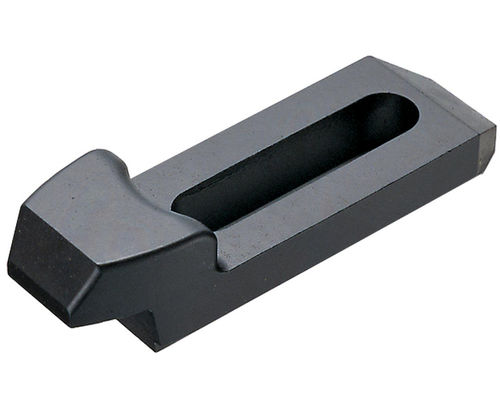

Sangle de serrage col de cygne BJ151 conçue pour des forces de serrage élevées et un positionnement flexible. Extrémités avant et arrière coniques et longue fente de montage offrant une large plage de réglage. Fabrication en acier allié 4140, trempé et revenu, finition oxyde noir.

Points clés

• Sangle de serrage style col de cygne, disponible en profil standard ou large
• Extrémités coniques avant et arrière pour un appui sécurisé
• Longue fente de montage pour un déplacement étendu et un positionnement précis
• Matériau : acier allié 4140 ; traitement thermique : trempé et revenu ; finition : oxyde noir
• Conçue pour fournir des forces de serrage élevées pour le maintien de matrices, montages et pièces

Pièces disponibles et dimensions

• BJ151-12118 (SKU 142320) : D 14 mm ; L 118 mm ; L1 44 mm ; L2 50 mm ; L3 102 mm ; W 36 mm ; W1 29 mm ; H 30 mm ; H1 16 mm ; H2 15 mm ; Force de serrage 1 800–3 620 lbs ; Couple de serrage 52 ft/lbs
• BJ151-16165 (SKU 142321) : D 18 mm ; L 165 mm ; L1 60 mm ; L2 70 mm ; L3 145 mm ; W 50 mm ; W1 40 mm ; H 50 mm ; H1 25 mm ; H2 24,5 mm ; Force de serrage 2 880–5 300 lbs ; Couple de serrage 95 ft/lbs

Options de pièces

• Longueur totale (L) : 118 mm, 165 mm
• Largeur totale (W) : 36 mm, 50 mm
• Hauteur totale (H) : 30 mm, 50 mm

Applications

• Maintien de matrices, montages et pièces
• Utilisation sur presses, fraiseuses et diverses machines-outils
• Adaptée aux montages nécessitant une forte force de serrage et un positionnement ajustable

Médias
Fiche technique (PDF) disponible pour ce produit.

Caractéristiques techniques

• Matériau : acier allié 4140
• Traitement thermique : trempé et revenu
• Finition : oxyde noir
• Conception : sangle de serrage col de cygne avec extrémités coniques et longue fente de montage
• Numéros de pièce et plages de force de serrage disponibles : BJ151-12118 (1 800–3 620 lbs), BJ151-16165 (2 880–5 300 lbs)
• Couple de serrage recommandé : 52 ft/lbs (BJ151-12118), 95 ft/lbs (BJ151-16165)
• Dimensions référencées : D, L, L1, L2, L3, W, W1, H, H1, H2 (valeurs en mm)
