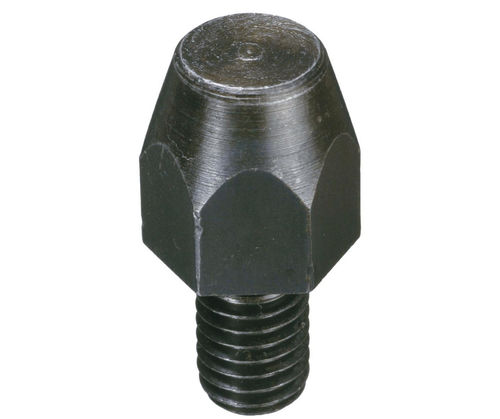

Tête d‘appui en acier BJ760 series

avec trou taraudé

Description du produit
Ces patins de butée à vis servent de supports et de butées latérales pour les montages d'usinage. Le modèle fileté permet une installation directe dans des trous taraudés. La zone de contact présente une forme conique lisse et petite pour un appui localisé sans endommager la pièce. Fabrication en acier 1045, trempé, avec finition oxyde noir pour une protection anticorrosion de base.

Options de pièces (tableau)

• 142635 | N° pièce : BJ760-06001 | Filetage : M6x1.00 | D : 8 mm | L : 10 mm | H : 11 mm | SW : 10 mm
• 142636 | N° pièce : BJ760-06002 | Filetage : M6x1.00 | D : 6 mm | L : 20 mm | H : 11 mm | SW : 10 mm
• 142637 | N° pièce : BJ760-08001 | Filetage : M8x1.25 | D : 10 mm | L : 15 mm | H : 13 mm | SW : 13 mm
• 142638 | N° pièce : BJ760-08002 | Filetage : M8x1.25 | D : 9 mm | L : 30 mm | H : 13 mm | SW : 13 mm
• 142639 | N° pièce : BJ760-10001 | Filetage : M10x1.50 | D : 13 mm | L : 20 mm | H : 16 mm | SW : 17 mm
• 142640 | N° pièce : BJ760-10002 | Filetage : M10x1.50 | D : 13 mm | L : 40 mm | H : 16 mm | SW : 17 mm
• 142641 | N° pièce : BJ760-12001 | Filetage : M12x1.75 | D : 15 mm | L : 25 mm | H : 20 mm | SW : 19 mm
• 142642 | N° pièce : BJ760-12002 | Filetage : M12x1.75 | D : 15 mm | L : 50 mm | H : 20 mm | SW : 19 mm

Types de produit

• Work Rests
• Patin de butée à vis
• Acier, traitement thermique

Documents

• Spécifications (PDF disponible)

Caractéristiques techniques

• Matériau : acier 1045
• Traitement thermique : trempé
• Finition : oxyde noir
• Zone de contact : conique lisse et petite
• Montage : fileté pour installation en trou taraudé
• Usage prévu : supports et butées latérales pour montages d'usinage
• Tailles de filetage disponibles / N° de pièce associés : M6x1.00 (BJ760-06001, BJ760-06002), M8x1.25 (BJ760-08001, BJ760-08002), M10x1.50 (BJ760-10001, BJ760-10002), M12x1.75 (BJ760-12001, BJ760-12002)
