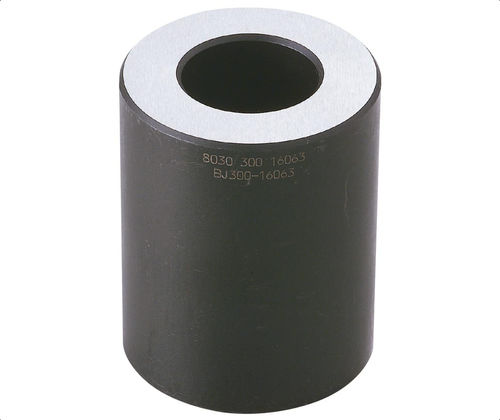

Support pour pièces à usiner BJ300 series

en acierà visserà hauteur réglable

Vue d'ensemble
Utilisé pour régler la hauteur des pièces et les verrouiller de façon sûre à la position définie. Montage par vis à tête cylindrique à six pans creux. Fabrication en acier allié, finition oxyde noir.

Points clés

• Montage par vis à tête cylindrique à six pans creux pour un réglage de hauteur sécurisé
• Corps en acier allié
• Finition oxyde noir offrant une résistance de base à la corrosion
• Disponibles en plusieurs diamètres et hauteurs pour s'adapter aux besoins des montages

Options de pièces / Tailles disponibles (tableau)
ID | SKU | Référence | Filetage (T) | D (mm) | H (±0,01 mm) | H1 (mm)
128468 | BJ300-08016 | BJ300-08016 | M8 | 25 | 16 | 7
128471 | BJ300-08020 | BJ300-08020 | M8 | 25 | 20 | 7
128474 | BJ300-08025 | BJ300-08025 | M8 | 25 | 25 | 7
128477 | BJ300-08032 | BJ300-08032 | M8 | 25 | 32 | 7
128479 | BJ300-08040 | BJ300-08040 | M8 | 25 | 40 | 7
128481 | BJ300-08050 | BJ300-08050 | M8 | 25 | 50 | 7
128483 | BJ300-10020 | BJ300-10020 | M10 | 32 | 20 | 9
128485 | BJ300-10025 | BJ300-10025 | M10 | 32 | 25 | 9
128488 | BJ300-10032 | BJ300-10032 | M10 | 32 | 32 | 9
128491 | BJ300-10040 | BJ300-10040 | M10 | 32 | 40 | 9

Médias
Fiche technique disponible (PDF).

Caractéristiques techniques

• Modèle : BJ300
• Fonction : Cylindre de support pour réglage de la hauteur des pièces ; se verrouille une fois positionné
• Matériau : Acier allié
• Finition : Oxyde noir
• Type de montage : Vis à tête cylindrique à six pans creux
• Tailles de filetage disponibles : M8 et M10
• Diamètres du corps disponibles (D) : 25 mm et 32 mm
• Hauteurs disponibles (H) : 16, 20, 25, 32, 40, 50 mm (selon référence)
• Contact/dégagement typique (H1) : 7 mm pour variantes M8, 9 mm pour variantes M10
