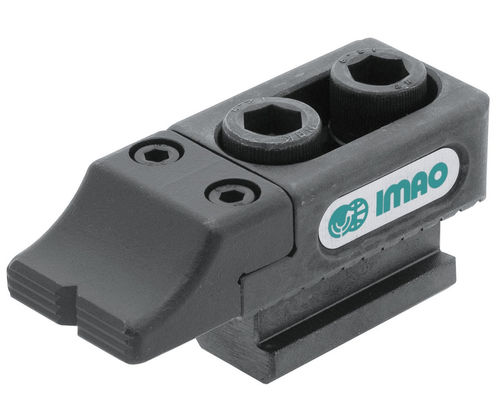

Butée amortissante en alliage d'acier BJ201 series

en acier

Aperçu du produit
Ces butées de positionnement réglables à profil bas assurent un positionnement précis des pièces tout en restant hors de la zone d'usinage. Le profil bas permet un retrait et une insertion rapides des pièces. Chaque ensemble comprend un écrou en T et une vis à tête cylindrique. Le corps et le mors denté sont en acier allié 4140 (mors trempé et revenu) ; l'écrou en T et la vis utilisent des aciers 4145 / 4135. Tous les composants reçoivent une finition en oxyde noir pour une apparence uniforme.

Types de produit

• BJ201-T — écrou en T, mors denté
• BJ201-T — écrou en T, lisse
• BJ201 — mors denté
• BJ201 — lisse

Options de pièces (tableau)

• BJ201-12022T | Filetage : M12x1.75-35L | L : 90 mm | L1 : 50 mm | L2 : 26,5 mm | W : 35 mm | W1 : 20 mm | W2 : 22 mm | W3 : 14 mm | H : 25,5 mm | H1 : 22 mm | H2 : 10 mm | H3 : 8 mm | K : 10 mm | Capacité de charge : 1 660 lbs | Couple admissible : 66 ft/lbs
• BJ201-16030T | Filetage : M16x2.00-45L | L : 115 mm | L1 : 67,5 mm | L2 : 30 mm | W : 40 mm | W1 : 26 mm | W2 : 28 mm | W3 : 18 mm | H : 34,5 mm | H1 : 30 mm | H2 : 14 mm | H3 : 10 mm | K : 14 mm | Capacité de charge : 2 630 lbs | Couple admissible : 111 ft/lbs

Matériaux et finition

• Corps : acier allié 4140, finition oxyde noir
• Mors denté : acier allié 4140, trempé et revenu, finition oxyde noir
• Écrou en T : acier 4145, finition oxyde noir
• Vis à tête cylindrique : acier 4135, finition oxyde noir

Documentation
Fiche technique (PDF) disponible pour ce produit.

Caractéristiques / spécifications techniques

• Butée de positionnement réglable à profil bas conçue pour un positionnement précis et un retrait/insertion rapides des pièces
• Profil bas pour maintenir la butée hors des opérations d'usinage
• Comprend écrou en T et vis à tête cylindrique
• Options de filetage/longueur et variantes dimensionnelles disponibles comme indiqué dans les Options de pièces
• Capacités de charge : jusqu'à 1 660 lbs (BJ201-12022T) et 2 630 lbs (BJ201-16030T)
• Couple admissible : 66 ft/lbs (BJ201-12022T) et 111 ft/lbs (BJ201-16030T)
• Finition oxyde noir sur tous les composants en acier
