Vis de butée BSx-SUS

de bridagede fixationà oreilles

Description du produit

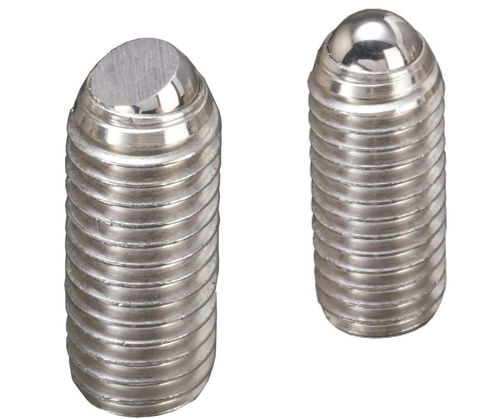

Vis à bouton à rotule avec bille de contact de forme ronde ou plate. La bille plate convient pour soutenir des pièces fragiles, exercer une force de serrage ou supporter une pièce sous angle. La bille tourne dans la douille lorsque la charge est appliquée, ce qui maintient le contact sur des surfaces mobiles ou profilées. Vis en acier inoxydable 304 trempé ; bille en acier inoxydable trempé à Rockwell Rc59–66.

Types de produit

• BSx — Corps et bille en acier
• BSx-SUS — Corps et bille en acier inoxydable (cette page)

Pièces disponibles (exemples)

• BSR4X10-SUS — Type A — Bille Ø 2,5 mm — Filetage M4×0,70 — D : - — L : 10,5 mm — L1 : 0,8 mm — K : 2,0 mm
• BSF4X10-SUS — Type B — Bille Ø 2,5 mm — Filetage M4×0,70 — D : 2,0 mm — L : 10,0 mm — L1 : 0,3 mm — K : 2,0 mm
• BSR4X16-SUS — Type A — Bille Ø 2,5 mm — Filetage M4×0,70 — D : - — L : 16,5 mm — L1 : 0,8 mm — K : 2,0 mm
• BSF4X16-SUS — Type B — Bille Ø 2,5 mm — Filetage M4×0,70 — D : 2,0 mm — L : 16,0 mm — L1 : 0,3 mm — K : 2,0 mm
• BSR4X6-SUS — Type A — Bille Ø 2,5 mm — Filetage M4×0,70 — D : - — L : 6,5 mm — L1 : 0,8 mm — K : 2,0 mm
• BSF4X6-SUS — Type B — Bille Ø 2,5 mm — Filetage M4×0,70 — D : 2,0 mm — L : 6,0 mm — L1 : 0,3 mm — K : 2,0 mm
• BSR5X12-SUS — Type A — Bille Ø 3,0 mm — Filetage M5×0,80 — D : - — L : 12,6 mm — L1 : 1,0 mm — K : 2,5 mm
• BSF5X12-SUS — Type B — Bille Ø 3,0 mm — Filetage M5×0,80 — D : 2,5 mm — L : 12,0 mm — L1 : 0,4 mm — K : 2,5 mm
• BSR5X20-SUS — Type A — Bille Ø 3,0 mm — Filetage M5×0,80 — D : - — L : 20,6 mm — L1 : 1,0 mm — K : 2,5 mm
• BSF5X20-SUS — Type B — Bille Ø 3,0 mm — Filetage M5×0,80 — D : 2,5 mm — L : 20,0 mm — L1 : 0,4 mm — K : 2,5 mm

Documents
Fiches techniques disponibles au format PDF (fiche produit).

Caractéristiques techniques

• Type de produit : Vis à rotule / vis à bouton avec extrémité à bille ronde ou plate.
• Styles : Rond (BSR...) et Plat (BSF...).
• Série présentée : BSx-SUS (corps et bille en acier inoxydable).
• Matériau de la vis : Acier inoxydable 304 trempé.
• Matériau de la bille : Acier inoxydable trempé, dureté Rockwell Rc59–66.
• Diamètres de bille typiques : 2,5 mm et 3,0 mm.
• Filetages disponibles : M4×0,70 et M5×0,80.
• Longueurs totales (L) exemples : 6, 6,5, 10, 10,5, 12, 12,6, 16, 16,5, 20, 20,6 mm.
• Projections de contact (L1) exemples : 0,3 mm, 0,4 mm, 0,8 mm, 1,0 mm.
• Dimensions de tête (K) exemples : 2,0 mm, 2,5 mm.
• Fonction : Le modèle plat est adapté au support de pièces souples, à l'application d'une force de serrage et au soutien en angle ; la rotule permet le maintien du contact sur surfaces mobiles ou profilées.
