Élément de serrage mécanique USC series

à commande manuelleà verrouillage mécaniquemanuel

Aperçu

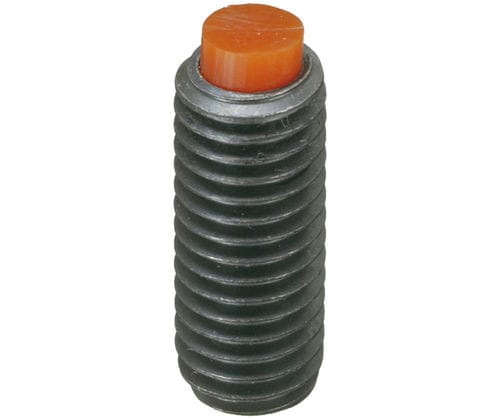

L'embout de contact en uréthane de ces vis évite d'endommager les surfaces des pièces. Corps de vis en acier 4135 trempé à Rc33-39, finition oxyde noir. Embout de contact en plastique polyuréthane (uréthane), Shore A90, orange.

Types de produit

• USC — Vis de serrage avec embout en uréthane

Options de pièces (tableau)
ID | SKU | Filet | D (mm) | L (mm) | K (mm)
150347 | USC5X16 | M5x0.80 | 2.5 | 16 | 2.5
150348 | USC5X20 | M5x0.80 | 2.5 | 20 | 2.5
150349 | USC5X30 | M5x0.80 | 2.5 | 30 | 2.5
150350 | USC6X20 | M6x1.00 | 3.5 | 20 | 3.0
150351 | USC6X30 | M6x1.00 | 3.5 | 30 | 3.0
150352 | USC6X40 | M6x1.00 | 3.5 | 40 | 3.0
150353 | USC8X20 | M8x1.25 | 5.0 | 20 | 4.0
150354 | USC8X35 | M8x1.25 | 5.0 | 35 | 4.0
150355 | USC8X50 | M8x1.25 | 5.0 | 50 | 4.0
150338 | USC10X25 | M10x1.50 | 6.0 | 25 | 5.0

Matériaux & finition

• Corps de vis : acier 4135, trempé à Rc33-39
• Finition : oxyde noir
• Embout de contact : polyuréthane (uréthane), Shore A90, orange

Fonction

• L'embout en uréthane protège les surfaces des pièces contre les marques

Documentation
Fichier PDF de spécifications disponible.

Caractéristiques techniques

• Série / Modèle : USC
• Matériau du corps : acier 4135 (trempé à Rc33-39)
• Finition de surface : oxyde noir
• Matériau de l'embout : polyuréthane (uréthane), Shore A90, orange
• Usage principal : embout en uréthane protecteur pour éviter d'endommager les pièces
• Tailles de filetage et exemples de références : M5x0.80 (USC5X16, USC5X20, USC5X30), M6x1.00 (USC6X20, USC6X30, USC6X40), M8x1.25 (USC8X20, USC8X35, USC8X50), M10x1.50 (USC10X25)
• Principales plages dimensionnelles : D (2,5–6,0 mm selon le filet), L (16–50 mm), K (2,5–5,0 mm)
