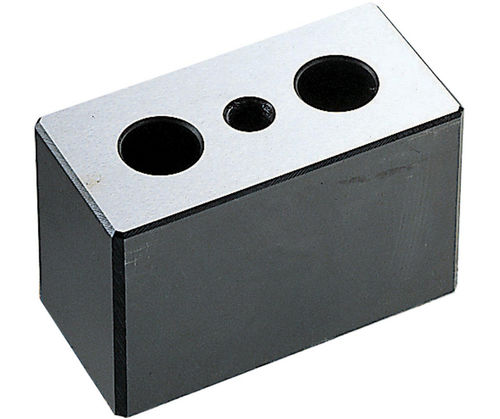

Support de composants BJ310 series

pour piècesde conducteuren acier au carbone

Description du produit
Utilisez ces blocs de support sous les pièces pour éviter le fléchissement lors du serrage ou de l'usinage. Fabriqués en acier 1045, surfaces rectifiées avec finition oxydation noire. Fixation par trou fileté M16×2.00 (T / T1 = M16). Empreinte commune : L = 100 mm × W = 50 mm ; hauteurs disponibles H : 25, 32, 40, 50, 63, 80, 100 mm.

Options de pièces

• 142616 — BJ310-16025 — Filetage M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 25 mm — H1 8 mm — H2 Traversant
• 142617 — BJ310-16032 — Filetage M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 32 mm — H1 15 mm — H2 Traversant
• 142618 — BJ310-16040 — Filetage M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 40 mm — H1 23 mm — H2 Traversant
• 142619 — BJ310-16050 — Filetage M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 50 mm — H1 33 mm — H2 Traversant
• 142620 — BJ310-16063 — Filetage M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 63 mm — H1 46 mm — H2 35 mm
• 142621 — BJ310-16080 — Filetage M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 80 mm — H1 46 mm — H2 35 mm
• 142622 — BJ310-16100 — Filetage M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 100 mm — H1 46 mm — H2 35 mm

Caractéristiques / spécifications techniques

• Série : BJ310
• Matériau : acier 1045
• Surface : rectifiée de précision
• Finition : oxydation noire
• Fonction : blocs de support pour prévenir le fléchissement lors du serrage ou de l'usinage
• Filetage : M16×2.00 (T / T1 = M16)
• Dimensions communes : L = 100 mm, L1 = 50 mm, W = 50 mm
• Hauteurs disponibles H (mm) : 25, 32, 40, 50, 63, 80, 100
• Valeurs H1 (mm) par variante : 8, 15, 23, 33, 46
• Numéros de pièces / SKUs disponibles : BJ310-16025, BJ310-16032, BJ310-16040, BJ310-16050, BJ310-16063, BJ310-16080, BJ310-16100

Applications
Conçus pour les opérations de serrage, d'usinage et de montage afin de maintenir la planéité des pièces et d'éviter les déformations. Adaptés au fraisage, au meulage, au perçage et aux gabarits d'assemblage. Monter avec la fixation M16 et appliquer un couple adapté pour éviter la déformation des pièces.

Informations de commande
Commander par SKU ou numéro de pièce indiqué dans la liste des options. Pour des dimensions personnalisées, des traitements de surface alternatifs ou des commandes en volume, fournissez les spécifications requises à votre fournisseur.
