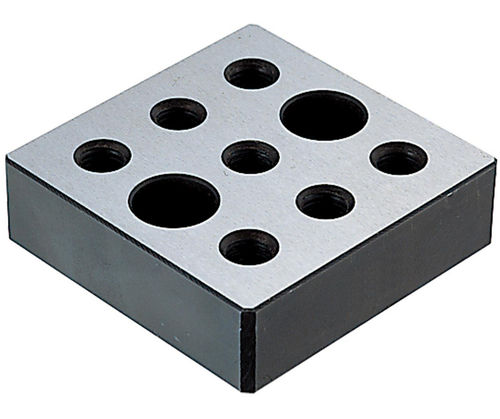

Support de composants BJ631 seriespour piècesen acieren acier au carbone
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- de composants, pour pièces
- Matière
- en acier, en acier au carbone
- Autres caractéristiques
- modulaire, de précision, gerbable
Description
Description
Les blocs rehausseurs d'extension mi-course sont des blocs empilables permettant de positionner précisément des composants entre les points d'une grille sur des supports de travail modulaires. Fabriqués en acier 1045, leurs faces supérieure et inférieure sont rectifiées avec précision et bénéficient d'un revêtement en oxyde noir pour une protection contre la corrosion de base.
Types de produit
Options de pièces (tableau)
ID | SKU | Numéro de pièce | Filetage (T) | T1 pour SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Traversant | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Traversant | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Traversant | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Documents
Fiche technique (PDF) disponible pour ce produit.
Caractéristiques / Spécifications techniques
Les blocs rehausseurs d'extension mi-course sont des blocs empilables permettant de positionner précisément des composants entre les points d'une grille sur des supports de travail modulaires. Fabriqués en acier 1045, leurs faces supérieure et inférieure sont rectifiées avec précision et bénéficient d'un revêtement en oxyde noir pour une protection contre la corrosion de base.
Types de produit
- BJ631 — Bloc rehausseur d'extension mi-course
- BJ632 — Bloc rehausseur d'extension
Options de pièces (tableau)
ID | SKU | Numéro de pièce | Filetage (T) | T1 pour SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Traversant | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Traversant | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Traversant | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Documents
Fiche technique (PDF) disponible pour ce produit.
Caractéristiques / Spécifications techniques
- Matériau : acier 1045
- Finition : oxyde noir
- Faces supérieure et inférieure : rectifiées avec précision
- Conception : blocs rehausseurs empilables
- Fonction : permet de positionner des composants entre les points de la grille
- Série / Modèle : BJ631 (également disponible BJ632)
